亲爱的读者朋友们，今天我们将深入探讨一个在电力电子设备中举足轻重的话题——宽禁带半导体的双脉冲测试及其自动化应用。那些正在奋斗于电子行业的工程师们，你准备好迎接这场技术的深入之旅了吗？

一、半导体材料的转变与双脉冲测试的必要性

1.1 半导体材料的转变

半导体技术进入了一个全新的时代，宽禁带半导体（WBG）如碳化硅（SiC）和氮化镓（GaN）不再是新鲜词汇。这些材料以其优越的性能，正在逐步替代传统的硅半导体。在电动汽车、工业设备等应用中，SiC和GaN凭借更高的工作电压和更好的热效率，成为了不可或缺的选择。

碳化硅的一大优势在于它能够承受高达400°C的工作温度，远远超过硅的限制。此外，SiC能够在高电压下工作，使得它成为电动车动力系统的核心材料。与之相应，氮化镓则因其优异的开关特性而在快速充电器和消费电子产品中广泛应用。实际上，根据市场研究机构的数据显示，预计到2025年，WBG材料的市场规模将突破120亿美元，具有相当的投资潜力。

1.2 双脉冲测试的必要性

随着WBG材料的应用增多，针对其特性的测试方法也愈发重要。双脉冲测试（DPT）被广泛认可为评估半导体器件性能的行业标准技术。其核心在于通过分析开启、关闭和反向恢复时间等参数，来确保器件在极端条件下的可靠性。

许多工程师在工作中发现，未经过适当测试的半导体器件可能在高功率应用中出现性能下降，因此实施双脉冲测试可以有效识别潜在问题。例如，通过对电动汽车中半导体的DPT分析，工程师们能提前发现并解决由电流突变带来的热损耗问题，这对系统的安全性与可靠性至关重要。

二、双脉冲测试系统概述

2.1 测试系统组成

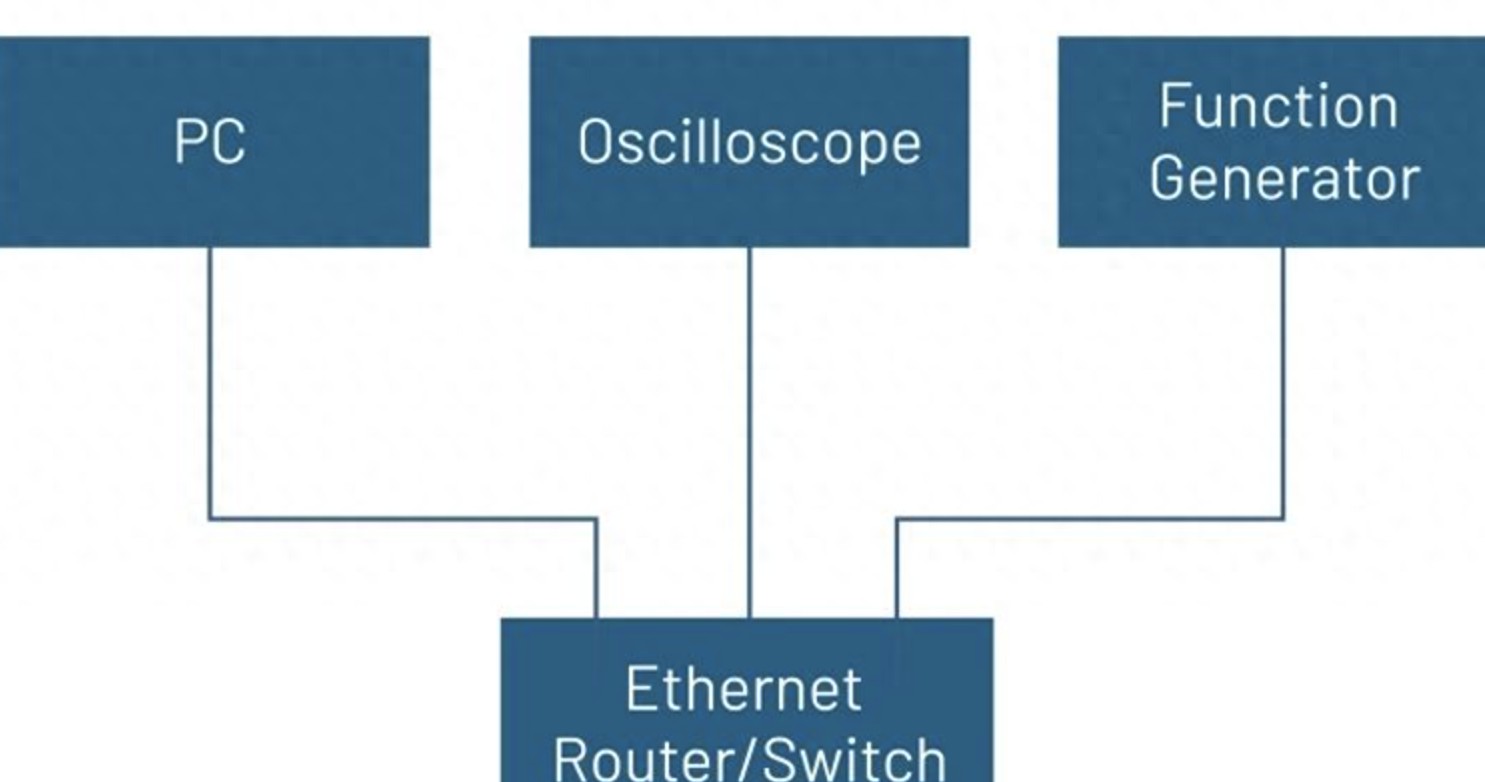

一个标准的双脉冲测试系统通常由示波器、信号源和电源组成。每个组件的表现都直接影响最终的测试结果。示波器负责捕捉电流和电压波形，信号源提供必要的脉冲信号，而电源则为被测设备（DUT）提供稳定的工作电压。

在构建DPT系统时，选择合适的设备至关重要。通常，具备四个或更多通道的示波器更能满足复杂测试需求，支持高压和高电流测量。其中，某些型号示波器如泰克的MSO系列便提供了专为WBG应用设计的附件，极大地简化了测试配置。

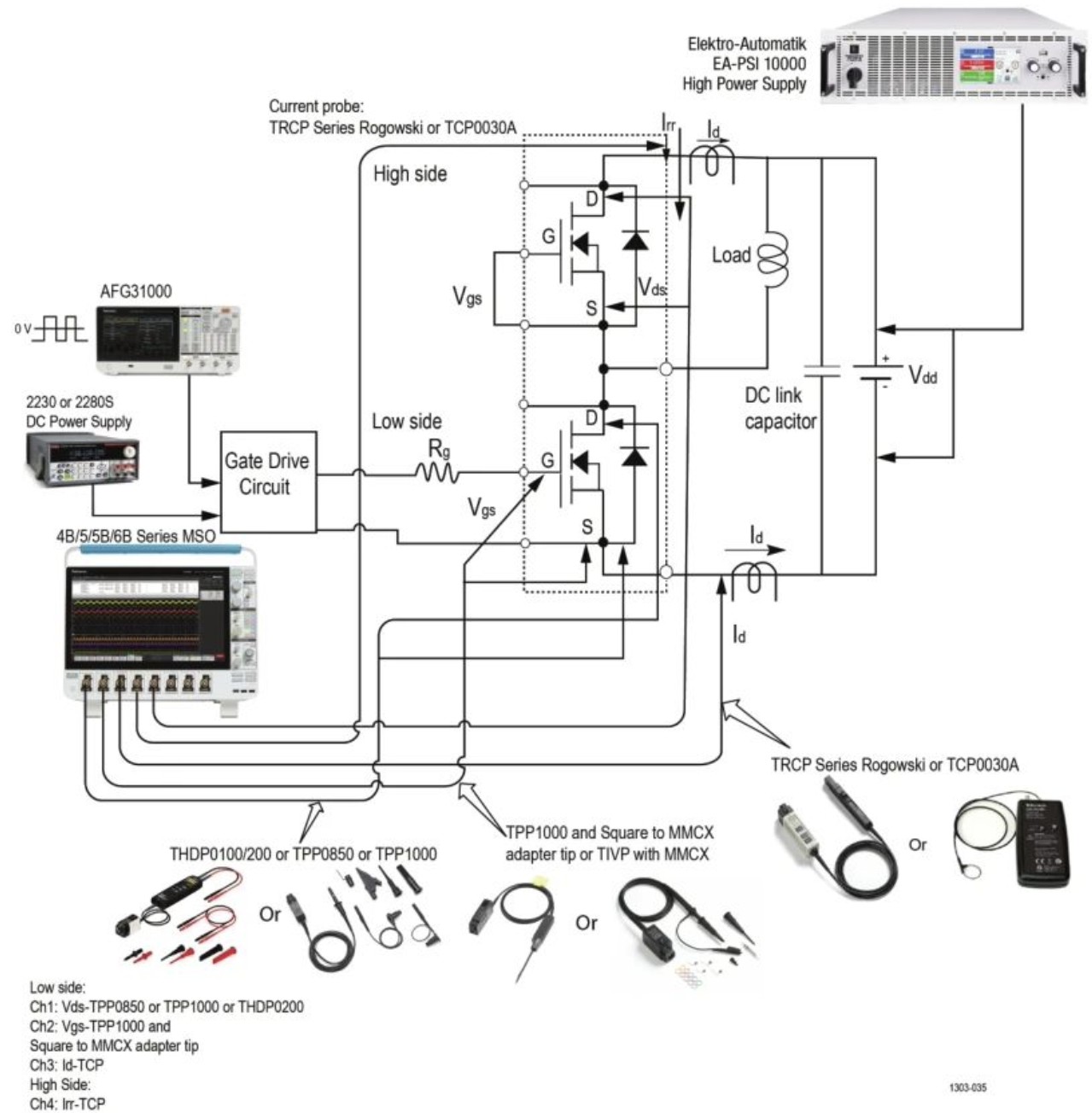

2.2 典型的双脉冲测试系统配置

测试过程中的设置同样重要。首先，确保探头的连接位置正确，两个用于电压测量，一个用于电流测量时，最小化信号干扰。选择适合的探头也非常关键，比如高压差分探头可有效测量高信号电压环境下的波形，同时降低共模干扰。

在实际操作中，通常要根据 DUT的性质调整测试条件。对不同型号的设备，可以通过创建详细的测试流程与记录，确保不同实验的可重复性和有效性。这种方法常常被行业人士称之为“实验标准化”，它能为后续的数据分析提供一个清晰的基础。

三、测试设备与连接

3.1 被测设备（DUT）的连接方式

在进行双脉冲测试时，确保被测设备的连接方式正确且可靠是首要任务。一般而言，DUT的栅极由函数发生器驱动，而电源主要用于供电。不仅需保证连接的正确性，更要重视实现的稳定性。

当使用AFG31000任意函数发生器进行栅极信号驱动时，可选择用高电流电源以确保信号不失真。此外，探头的选择亦应根据测试电压和电流范围进行合理搭配，一般低电流情况下选用高精度探头，而高电流时则应考虑使用具备高耐压特性的探头以降低风险。

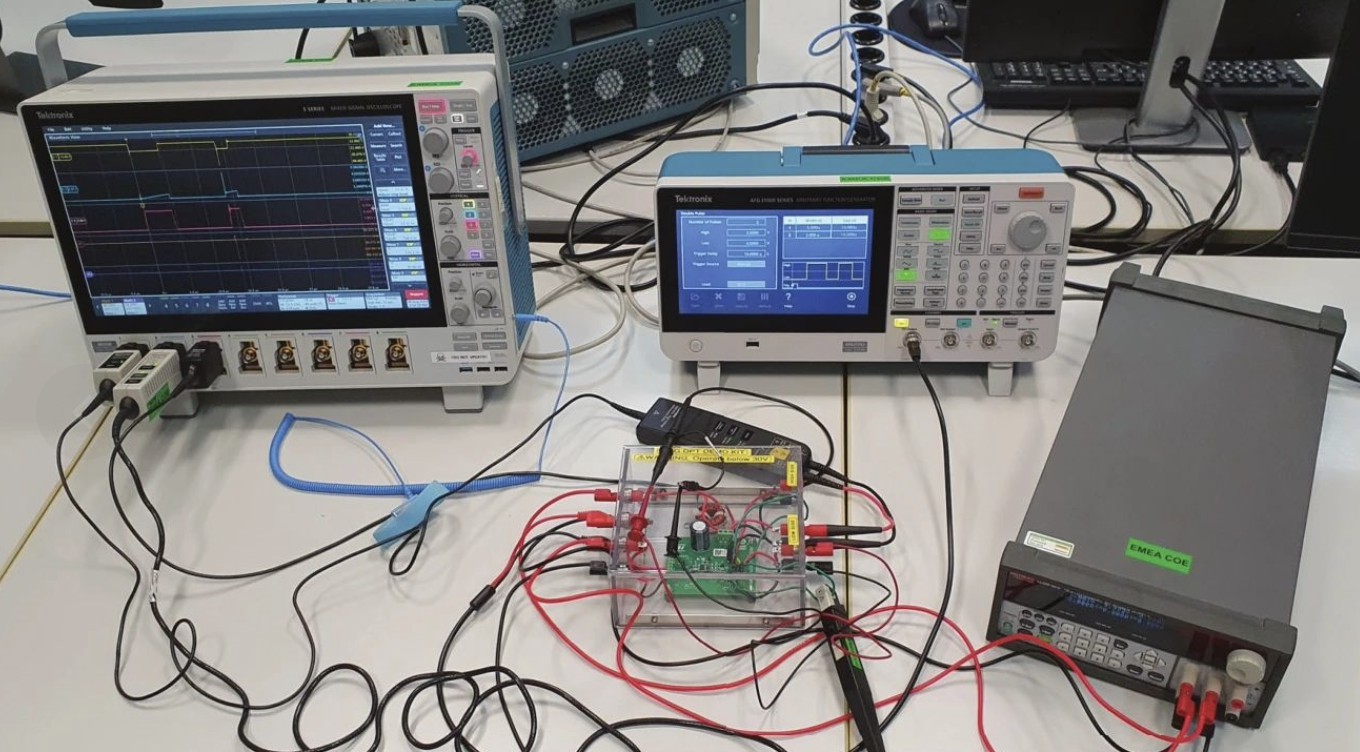

3.2 测试设置实例

通过图示与实际案例相结合，便能更好理解如何搭建一个有效的测试系统。例如，某大型电动汽车制造企业在进行DPT时，采用了五个不同通道的MSO示波器和AFG31000信号发生器，以确保全链路的信号处理能力。实际配置图如下：

- 通道1：用于测量VDS的高压差分探头

- 通道2：用于测量ID的电流探头

- 通道3：用于测量VGS的单端电压探头

这种多通道的配合能有效捕捉到各类信号变化，为后续的分析打下良好基础。实际测试数据表明，这种配置大大提升了测试精度，减少了人为错误。

四、测量参数和数据分析

4.1 主要测量数据的种类

在双脉冲测试中，分析的数据种类繁多，但核心测量包括导通电量（Eon）、关断电量（Eoff）、峰值电压（Vpeak）、峰值电流（Ipeak）等。这些量测将直接影响半导体器件在实际应用中的可靠性表现。

导通电量（Eon）可反映在开启状态下的能量损耗，而关断电量（Eoff）则表明在切换状态下的损耗。若两者的值过高，将导致热量增加，可能引发设备过热甚至损坏。因此，在测试中密切关注这些参数至关重要。

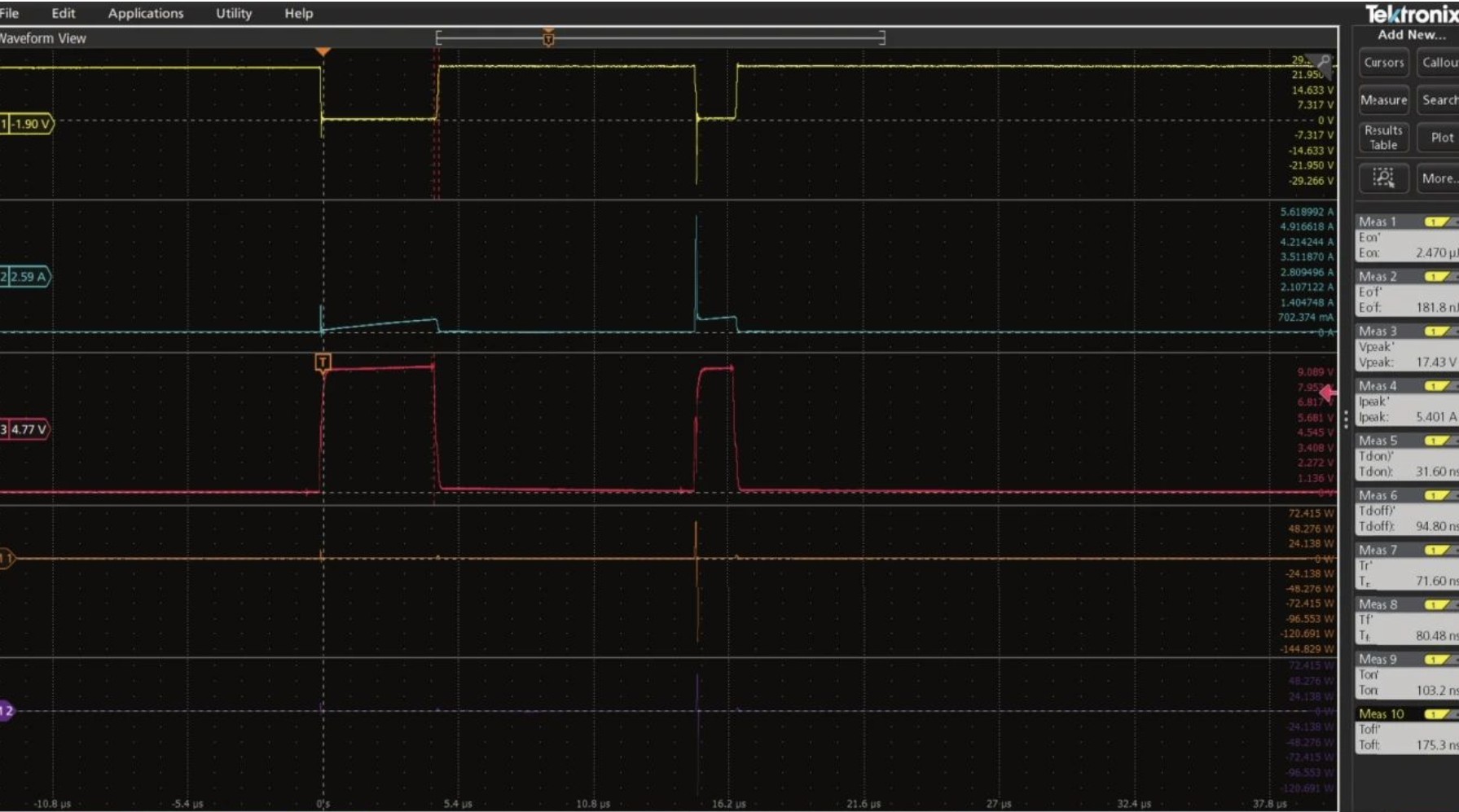

4.2 数据的可视化与处理

为了实现高效的数据分析，合适的数据可视化工具是不可或缺的。在进行双脉冲测试后，实际测试的波形和数值将通过示波器的分析软件进行可视化。这些软件能够将数据转化为图表，帮助工程师更直观地理解器件在高频切换中的表现，并实时监控其性能变动。

通过示波器获取的完整波形图可以清晰显示在特定条件下设备如何响应电压和电流的变化。例如，图中峰值电压波形的上升与下降时间，可以帮助及时识别潜在的性能瓶颈问题。

五、自动化测试脚本

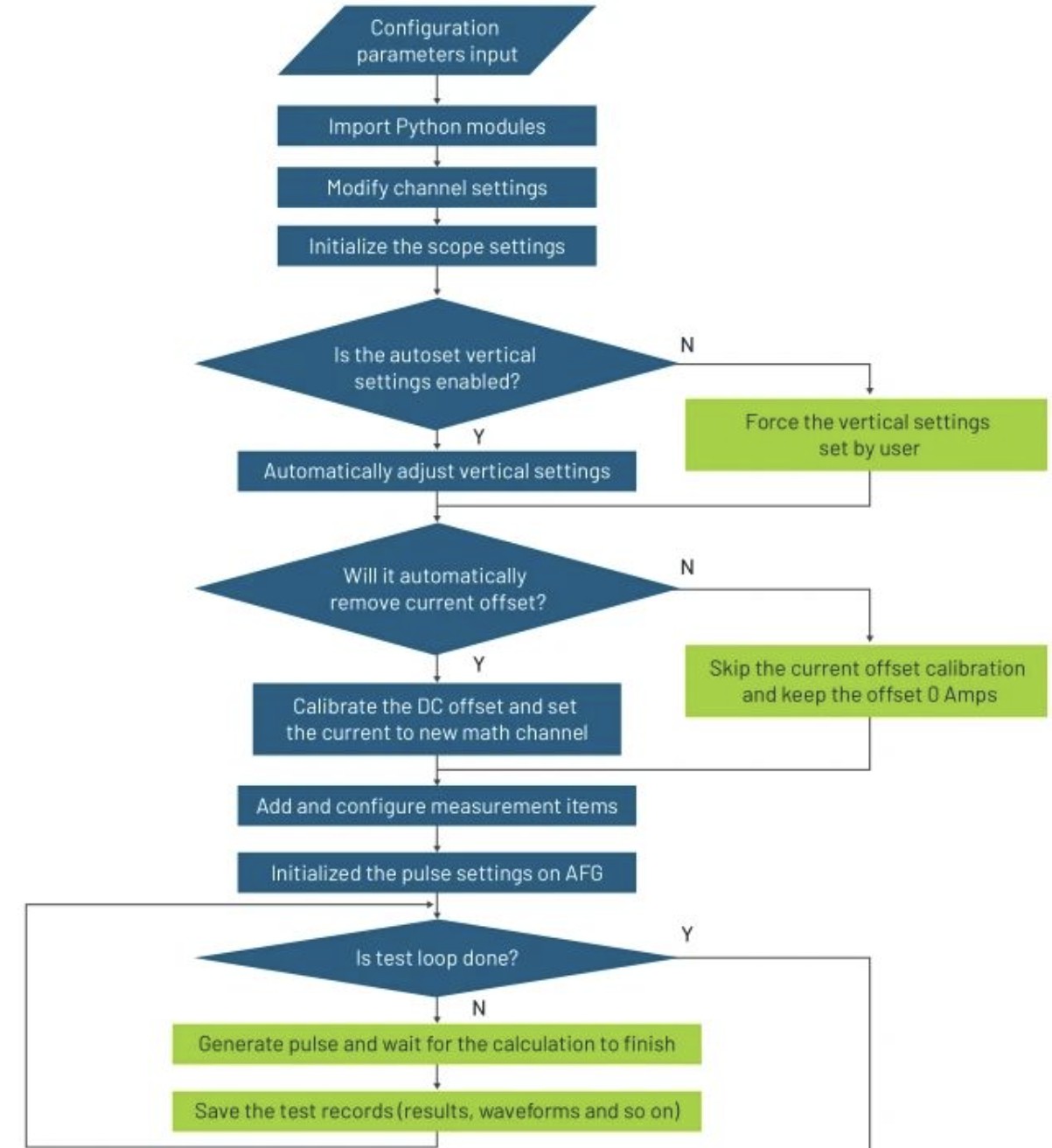

5.1 Python脚本概述

采用编程语言如Python来进行测试自动化，给测试效率带来了质的提升。通过编写自动化脚本，工程师能够将原本繁琐的测试步骤简化为一键执行的程序。这样，不仅减少了人为错误，且提高了测试的一致性及可重复性。

考虑到工业实际需求，许多常用的测试步骤如探头设置、通道配置、测试列表创建等，均可以通过Python脚本轻松实现。此外，基于这样的自动化解决方案，用户还能够根据具体需求对脚本进行优化与调整。

5.2 各功能模块详解

功能模块1 - 示波器和探头初始化

对示波器和探头进行初始化是整个测试流程的基础。首先，探头的设置关系到信号采集的精确性。针对此部分，建议用户在初始化时遵循以下步骤：

1. 禁用通道并清除界面显示，避免采集数据干扰。

2. 决定启用哪些通道，特别是电压与电流探头通道的配置。

3. 确保电流通道的极性设置准确，必要时可根据实际连接需求进行调整。

4. 根据用户定义的通道纠偏参数进行设置，确保信号准确。

在这个模块中，确保所有的设置都适配于即将测量的DUT是很重要的。如果设置不当，可能导致数据失真，从而影响后续分析与判断。

功能模块2 - 示波器垂直设置与自动设置

如果脚本中定义了自动设置参数，这将极大地减少在初始阶段所需的人力成本。系统将根据用户输入的信号幅度进行初始化，自动设置各个通道的垂直刻度和偏置。这一过程的步骤包括：

1. 获取信号幅度及其最大最小测量值。

2. 根据最大值和最小值快速收敛输入信号的幅度，以确保所有通道都处于有效测量范围。

3. 微调各通道的设置，确保其满足用户设定的目标误差范围。

这种自动化的方式减少了因人为错误导致的数据波动，增强了测试结果的准确性与可靠性。

功能模块3 - 双脉冲测试初始化

在进行双脉冲测试时，需明确测量项目及其配置。例如，可通过Python脚本灵活地调整测试项目，这样不仅能适应多变的市场需求，还能实现个性化的测试方案。具体步骤包括：

1. 对所有需要测量的参数进行添加，如Eon、Eoff等。

2. 为每个测量项目关联信号源，确保测试脉冲的正常传播。

在完成这些准备后，系统将进入实际的测试流程。通过编写详细的测试清单，用户能够保持高效的工作节奏。

功能模块4 - 测试执行与结果保存

执行测试并保存结果是整个测试流程的最后一步。在此过程中，确保数据的安全保存至关重要。可采用以下步骤：

1. 启动测试循环并发送触发命令，激活相关测试项目。

2. 完成数据采集后，利用脚本读取测试结果并显示。

3. 根据用户需求，将结果和波形数据存档，确保日后的查阅与分析。

在此步骤中，尤其要重视每种数据格式的选择，确保最终的存档能在后续分析中发挥各自的作用。多次的测试循环可以增强结果的准确性，操作时需注意避免因一次性数据采集问题造成的误差。

六、典型应用与成功案例

在各行各业中，宽禁带半导体的应用已经得到了验证和推广。尤其在电动汽车领域，许多企业在测试中运用了双脉冲测试技术，表现出显著的效能提升。例如，某知名电动车厂商通过引入WBG半导体技术，在其主驱动器的效率上提升了15%以上，这意味着其电池续航能力得到了显著增强。

最终的测试结果显示，WBG半导体的使用不仅提高了整体性能，降低了散热需求，还减小了系统体积。使用DPT测试的经过标准化流程的这些数据，能够帮助工程师在设计新产品时更具信心和依据。

双脉冲测试不仅是当前技术发展的趋势，更是提升半导体器件可靠性的有效手段。我们期待看到更多企业拥抱这一前沿技术，实现自身的升级换代。
