Codesys socket通讯：高效通信的终极解决方案！

Codesys中的Socket通讯实现详解

在工业自动化领域，与第三方元件如视觉系统、AGV（自动导引车）等设备进行通讯是常见的需求。Codesys作为一款强大的工业自动化软件平台，提供了丰富的通讯功能，其中Socket通讯就是其中一项重要技术。本文将详细探讨在Codesys中如何实现Socket通讯，以及如何在不同场景下应用这一技术。

一、Socket通讯概述

Socket通讯，顾名思义，就是通过网络套接字（Socket）进行数据交换的一种通信方式。它可以在不同的计算机或应用程序之间建立可靠的、双向的、基于连接的通信。在工业自动化领域，Socket通讯通常用于PLC（可编程逻辑控制器）与各种智能设备之间的数据交互。

在Codesys中，Socket通讯分为三种类型：PLC做主机的TCP通讯、PLC做客户端的TCP通讯和UDP通讯。每种类型都有其特定的应用场景和优势。

二、Socket通讯分类及应用场景

PLC做主机的TCP通讯

当PLC作为服务器时，它会监听一个特定的IP地址和端口号，等待客户端的连接请求。一旦有客户端发起连接，PLC就会与其建立TCP连接，并开始进行数据传输。这种通讯方式适用于PLC需要主动向多个客户端发送数据或接收来自多个客户端的数据的场景。

例如，在一个智能制造系统中，PLC作为主机，可以通过TCP通讯向多个AGV发送控制指令，同时接收它们发送的状态反馈。这样，PLC就可以实时掌握AGV的运行情况，并进行相应的控制。

PLC做客户端的TCP通讯

当PLC作为客户端时，它会主动发起连接请求，与服务器建立TCP连接，并进行数据传输。这种通讯方式适用于PLC需要从某个特定的服务器获取数据或向服务器发送数据的场景。

比如，在一个视觉检测系统中，PLC作为客户端，可以通过TCP通讯与视觉系统建立连接，获取检测结果。根据这些结果，PLC可以做出相应的控制决策，如调整生产线的速度、停止生产等。

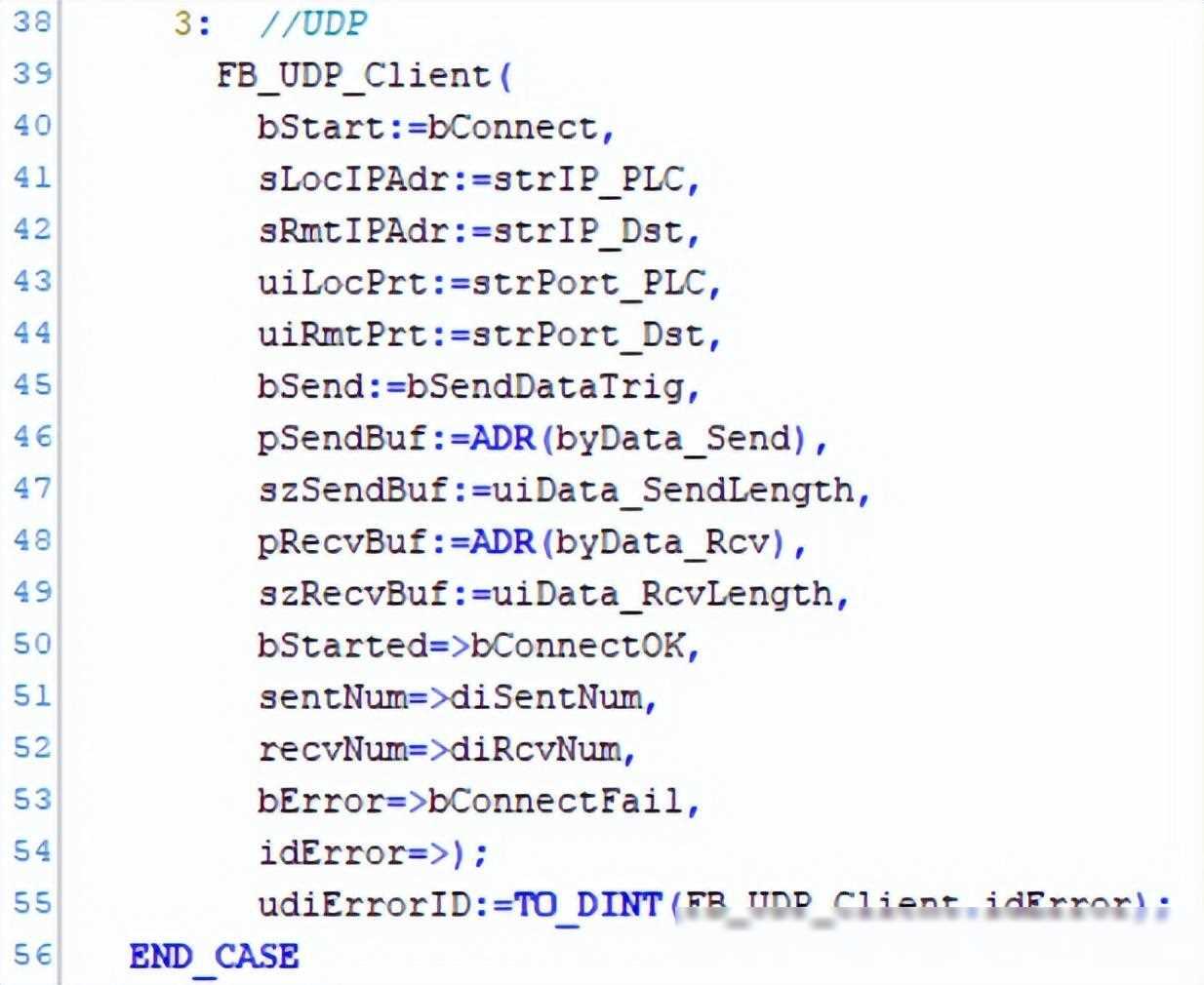

UDP通讯

UDP通讯是一种无连接的、不可靠的传输协议。它不需要建立连接就可以直接发送数据报。虽然UDP通讯不如TCP通讯可靠，但由于其传输速度快、开销小的特点，在某些场景下仍然具有应用价值。

例如，在需要实时传输大量数据的场景中，如视频流传输、音频数据传输等，UDP通讯可以发挥其优势。当然，在使用UDP通讯时，需要注意数据的完整性和准确性问题，并采取相应的措施进行处理。

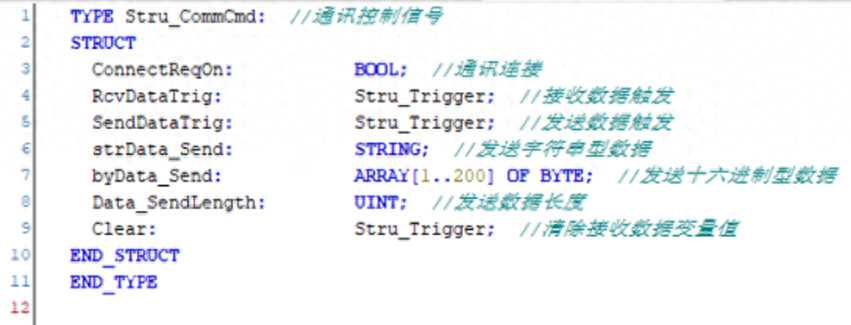

三、结构体变量定义

在Codesys中实现Socket通讯时，需要定义一系列的结构体变量来存储通讯相关的参数和数据。这些变量包括控制变量、反馈变量和掉电保持变量等。

控制变量

控制变量用于控制Socket通讯的各个方面，如建立连接、发送数据、清除数据等。这些变量通常以布尔型或整型表示，通过改变它们的值来触发相应的操作。

例如，当需要建立TCP连接时，可以设置一个布尔型的控制变量“Connect”为True，然后调用相应的连接函数来执行连接操作。当连接成功后，“Connect”变量会自动变为False，表示连接已经建立。

反馈变量

反馈变量用于存储Socket通讯的状态和结果信息，如连接状态、接收到的数据等。这些变量通常以字符串或数组形式表示，以便存储大量的数据。

例如，当PLC接收到来自客户端的数据时，可以将这些数据存储在一个字符串类型的反馈变量“ReceivedData”中。然后，可以通过读取这个变量的值来获取接收到的数据。

掉电保持变量

掉电保持变量用于存储需要在PLC掉电后仍然保持的Socket通讯参数和数据。这些变量通常以非易失性存储器（如EEPROM）为存储介质，以确保在PLC重新上电后能够恢复这些参数和数据。

例如，PLC的IP地址和端口号以及第三方元件的IP地址和端口号等都是需要掉电保持的变量。这些变量可以在PLC初次启动时从EEPROM中读取，并在后续的运行过程中进行更新和保存。

四、基于禾川HQ1500的Socket通讯实现

禾川HQ1500是一款功能强大的PLC产品，它支持多种通讯协议和接口方式，包括Socket通讯。下面将介绍如何在基于禾川HQ1500的PLC上实现Socket通讯。

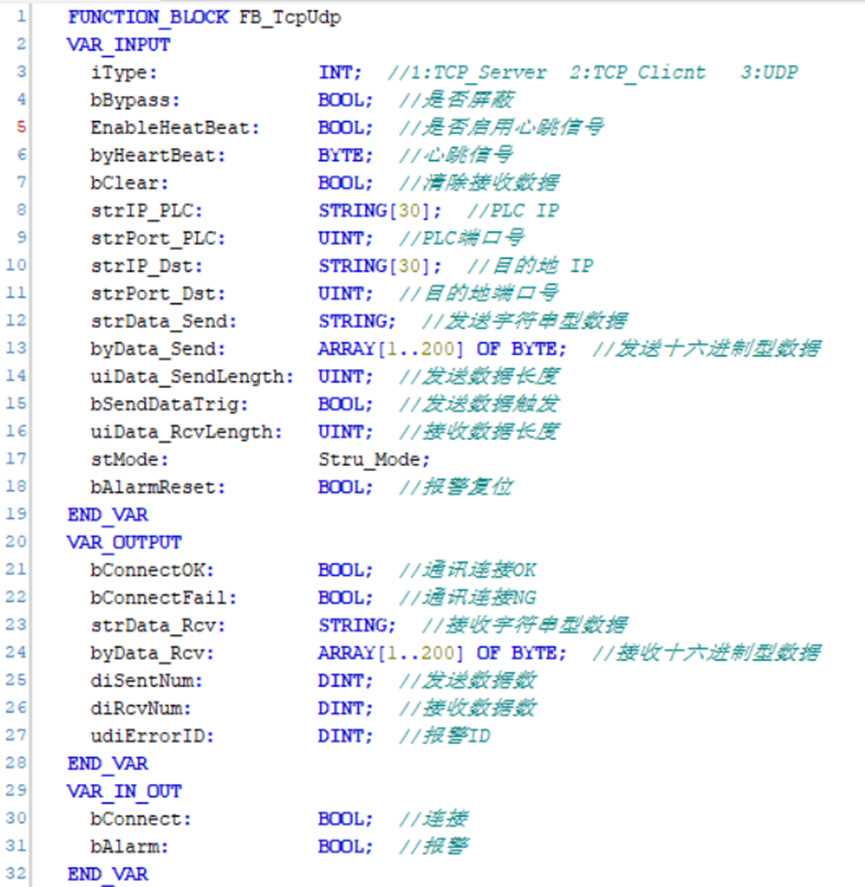

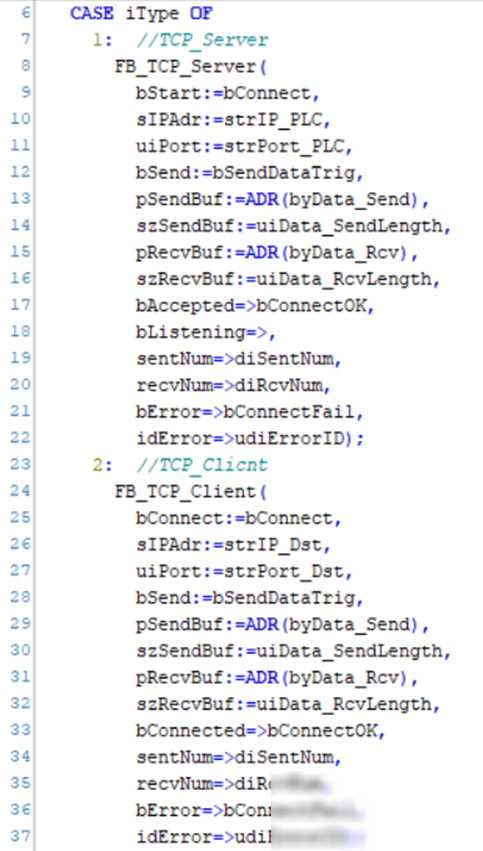

功能块接口变量

在禾川HQ1500中，可以使用厂家提供的功能块来实现Socket通讯。这些功能块通常具有一系列接口变量，用于配置和控制Socket通讯的参数和行为。

需要定义一个整数型的接口变量“SocketType”，用于指定Socket通讯的类型（如TCP服务器、TCP客户端、UDP等）。然后，可以根据不同的Socket类型配置相应的参数，如IP地址、端口号等。
