亲爱的读者朋友们，今天我们将一起来深入探讨 Open CASCADE 中形状探索的各种 API。在这个内容丰富的文章中，我们会详细介绍这些 API 的使用方法、特点及其在实际项目中的应用。无论你是一名计算机编程的初学者，还是一名经验丰富的开发人员，相信这里的信息都能为你提供宝贵的参考。让我们开始吧！
一、背景介绍
无论是在工业设计、建筑建模还是虚拟现实等领域，3D形状的处理和管理都是关键的技术之一。Open CASCADE 是一个基于 C++ 的开源库，为3D CAD、MCAE 和 CAM 应用提供支持。它的灵活性和高效性使其受到众多开发者的喜爱。
在 Open CASCADE 中，形状（shape）指的是构成3D模型的一切元素。要想获得高效的建模体验，深入了解其提供的 API 是必要的。这些 API 不仅能够帮助我们精准处理形状的各个部分，还能够在复杂的建模场景中快速找到解决方案。
二、NSDT工具推荐
相关工具列表中的每一种工具都是为了解决某种特定需求而设计的。例如，Three.js AI纹理开发包能够帮助开发者更高效地制作复杂的纹理效果。YOLO合成数据生成器则通过深度学习技术生成丰富的训练数据，提升模型的检测准确率。
在实际项目中，GLTF/GLB在线编辑工具能够让你快速调整3D模型的格式，确保其在不同平台和设备上的兼容性。此外，3D模型格式在线转换工具同样重要，因为不同的建模软件可能使用不同的格式，通过这些工具可以轻松地转换格式，避免格式兼容带来的麻烦。
对于希望自定义3D场景的开发者来说，可编程3D场景编辑器则是一个不可或缺的工具，它允许用户灵活地设计和管理3D场景的各个组成部分，从而实现复杂的视觉效果和交互体验。
三、Open CASCADE 中的六个 API 探索
1. TopExp_Explorer

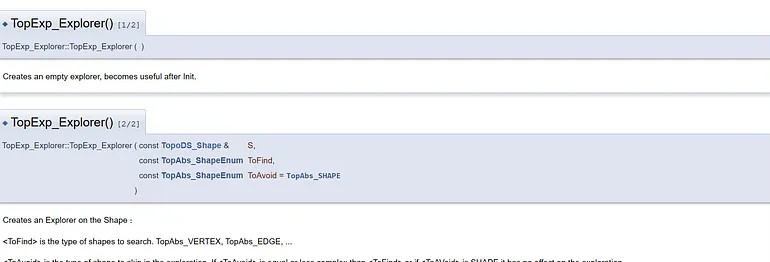

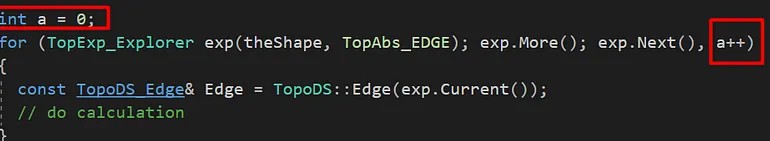

概述与基本使用：TopExp_Explorer 是探索形状中最常用的 API之一。它能够从上到下层次性地对形状进行遍历，获取所有子形状的详细信息。通过简单的循环，我们可以轻松获取形状的所有组成部分。

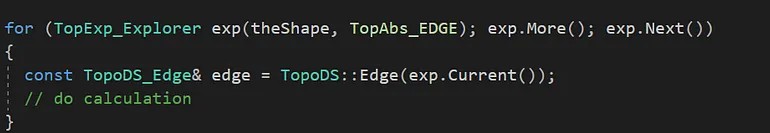

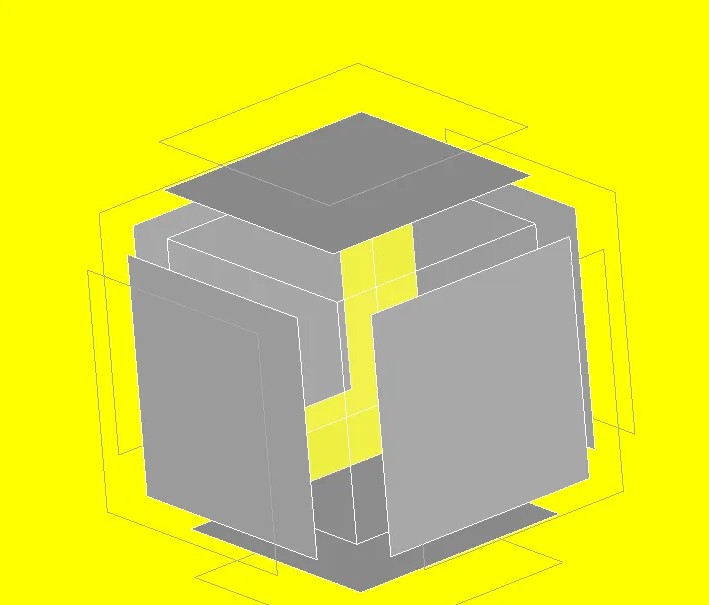

探索形状的层次结构：举个例子，如果我们需要遍历一个立方体的所有边，只需定义一个 TopExp_Explorer 实例，设置要查询的父形状，将返回该形状下的所有子对象，包括面、边等。这样的层次查询不仅清晰，而且便于后续的处理。

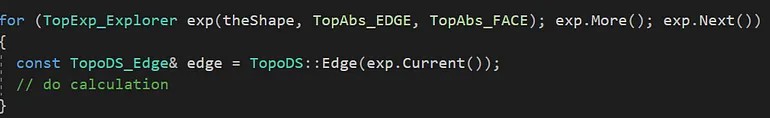

关键参数：在使用此 API 时，ToAvoid 参数非常实用。它允许我们在遍历过程中排除某些形状类型。在探索边缘时，我们可以利用此参数，专门获取不属于面的边，进一步提高查询的效率。
2. TopOpeBRepTool_ShapeExplorer

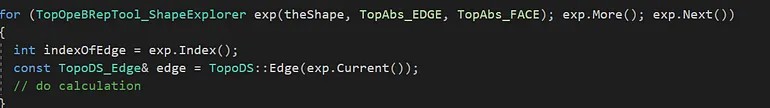

使用场景与优点：对于那些需要细化子形状操作的开发者，TopOpeBRepTool_ShapeExplorer 提供了更为灵活的探索方式。它与 TopExp_Explorer 的最大不同在于能够操作子形状的索引，这对于重构复杂原型特别有用。
与 TopExp_Explorer 的对比：有趣的是，在某些复杂模型中，使用 TopOpeBRepTool_ShapeExplorer 不仅能够节省计算时间，还能确保返回的子形状数据更加准确，因为它避免了重复的计算。
3. TopoDS_Iterator

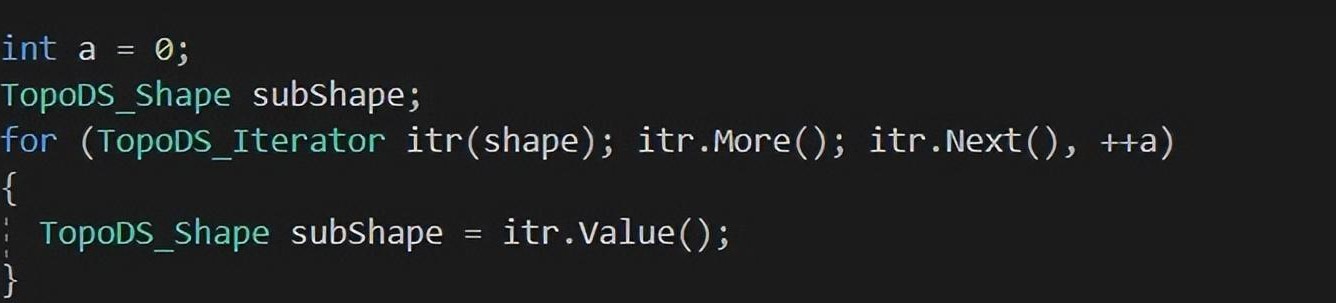

介绍与应用：TopoDS_Iterator 是一个非常高效的迭代器，它有助于在遍历中保持对形状层级的精确控制。通过这个 API，我们可以快速定位到特定层级的子形状。
迭代形状的层级关系示例：例如，当你需要遍历一个复杂形状的面和边时，可以利用 TopoDS_Iterator 来简化流程。以一个多面体为例，利用迭代器，你可以很轻松地获取每个面的边列表，进而进行相应的操作。
4. TopTools_IndexedMapOfShape
定义与主要功能：此 API 的强大之处在于通过索引映射子形状，极大地优化了形状的查询和分析过程。它确保每个形状只被计算一次，减少了多余的计算负担。
优势：在实际应用中，使用 TopTools_IndexedMapOfShape 处理一个复杂的结构，比如建筑设计中的大楼轮廓时，可以通过此 API 迅速获得所有相关边的信息，没有冗余，提高了开发效率。
5. TopTools_IndexedDataMapOfShapeListOfShape
作用与使用方法：此 API 允许将形状和其子形状以索引的形式关联，非常适合需要交互查询的场景，比如在执行复杂的图形操作时，你可能需要频繁检查边和面之间的关联。
根据参数选择与返回的灵活性：用户能够通过自定义查询参数，灵活选择需要返回的形状类型。例如，你可以快速提取与特定边相连的所有面信息，这对于后续的建模过程是非常必要的。
6. Shape****ysis_ShapeContents
参数及其用途：此 API 提供了多个关键参数，包括 NbEdges、NbSharedEdges 和 NbFreeEdges。通过这些参数，开发者可以实时获取形状中不同类型边的统计信息，帮助判断模型的复杂程度。
各参数的返回结果与含义：值得注意的是，NbFreeEdges 和 NbFreeSharedEdges 是非常重要的参数，它们帮助开发者发现模型中可能存在的问题，如非流形边的数量往往可以影响到后续的渲染效果。
四、新类的创建与实现
1. geom_ShapeContent类的介绍
功能与设计理念：为了解决 Shape****ysis_ShapeContents 中未覆盖的边界条件，我开发了 geom_ShapeContent 类。此类的主要功能在于自动计算不同类型的边，例如非流形边和退化边。
包含的函数与用途：在具体实现中，geom_ShapeContent 提供了方法来获取当前形状中所有非流形边的数量。这在一些特定应用下显得尤为重要，因为非流形边可能会导致导出模型的失败或者后续处理时的错误。
2. 开源倡议
GitHub 存储库的链接及说明：该项目已经在 GitHub 上开源，任何对 Open CASCADE 的使用者都可以下载并使用。同时，欢迎开发者们提出改进意见，一起推动项目的发展。
对读者的建议：有兴趣的朋友可以直接查看源代码，尝试在自己的项目中应用。同时，对使用过程中的问题分享出来，共同解决。同时也鼓励参与者在 GitHub 上提交自己的实现方案和优化建议，以便大家共同提高。
以上就是我们今天探讨的 Open CASCADE 中的形状探索 API。希望这篇文章能够帮助你更高效地掌握这些工具与技术。欢迎大家在下方留言讨论，分享您的看法！
