标题：你还在为PLC接线苦恼吗？教你5个技巧轻松掌握专业接线！

亲爱的读者朋友们，是否曾经在接线时感到困惑，或是因为接线错误而造成不必要的损失？别担心，今天就来聊聊如何通过一些实用技巧和方案，帮你轻松掌握PLC接线的艺术，让你在电路施工中不再犯错。接下来，让我们一起深入这个主题，unlock你的专业技能！

一、接线前的准备工作

1.1 阅读图纸的重要性

开始接线之前，充分理解并准确解读电路图纸是至关重要的。设计图中包含了电路的每一个细节——从元件的类型到接线的方向，每一条信息都对最终的电路性能产生影响。无论是电动机控制系统、PLC控制图，还是其它类型的线路，在开始接线之前认真阅读图纸能帮助我们避免许多常见的失误。

这一过程不应只是表面的走马观花，理解设计者的意图是准确接线的基础。如果在图纸上发现了任何模糊之处或矛盾信息，务必要主动联系设计师。比如说，如果你在图纸上看到的接线方式与实际使用的元件不符，那么尽快确认是非常必要的。记住，不透明的信息会导致错误的接线，进而引发严重的故障或事故。

做好线材和工具的准备工作也是不可忽略的一环，确保所有材料的完好无损，使用的工具干净整洁。一个好的开头能使整个接线过程顺利进行。

1.2 接线顺序的确立

接线的顺序也非常重要，应该做到条理清晰。这一点在实际操作中往往被忽视，许多人习惯于线头一接、盒子一盖的草率风格。这种做法虽然节省了时间，但往往会导致接线混乱和后续维护困难。理想的接线步骤应该依赖于清晰的流程图，确保每一步都能容易回溯。

在一个简单的电动机启停控制中，你应该先进行主电路的接线，然后再逐步连接输入控制元件，最后连接输出。这种方法不仅确保了每个元件都能有效连接，也使得在设备出现故障时能够快速排查问题。

有研究表明，有序的接线能有效减少接线错误率，降低70%以上的维护成本。因此，在接线时，建议使用标识清晰的线束和标签，确保每根线的归属明确。

二、接线技巧与工具使用

2.1 接线常见问题解答

接线过程中纷繁复杂的问题往往会让人眼花缭乱，下面就针对一些常见的疑问进行解答。随着自动化技术的发展，越来越多的工程师开始接触到PLC控制，相关的问题亟需解决。

2.1.1 单芯线与多芯线处理

当你在处理单芯线的时候，直接剥皮后压入接线端子是一种成熟的方式。对于多芯线，更推荐使用冷压端子，这样可以减少由于热量造成的损坏。如果选择搪锡处理，可能会导致连接点的时间性脆弱，而且很容易在低温或高温条件下出现接触不良的问题。

以某个大型制造业项目为例，维护人员曾经因为错误使用搪锡而导致数十台设备在高温环境下发生故障，损失惨重。因此，明确不同线材的处理方式至关重要。

2.1.2 PLC扩展模块接线

当使用PLC进行设备控制时，多个扩展模块的接线是必须认真对待的。对于供电端和公共端的接线，推荐使用每个PLC模块上的端子直接并联至下一个模块上。这样，既减少了接线点导致的电压损失，也能简化接线过程。

更重要的是，使用带保险的端子可以在发生短路时有效保护设备。这样，当问题出现时，我们能快速定位问题所在，避免了更大范围内的故障。在某家自动化公司中，使用这种方案后，故障定位的速度提高了50%以上，从而提升了整体的工作效率。

三、PLC内外部电路分析

3.1 外部电路接线实例

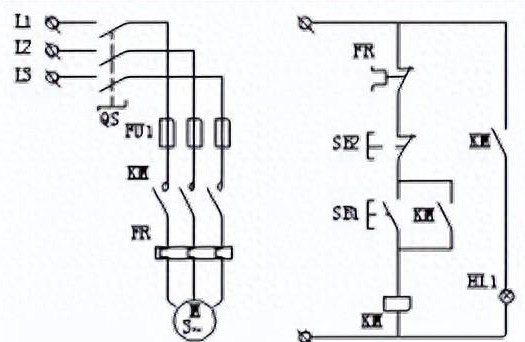

我们来分析实际的外部电路接线实例。电动机全压起动控制线路是一个经典的PLC应用场景。其电气结构由交流接触器KM线圈、热继电器FR、停止按钮**2及起动按钮**1等构成。

当合上QS按下起动按钮**1，交流接触器KM通电并实现自锁。这是接线逻辑中的关键部分，通电后不仅能启动电动机，还能开启指示灯HL1，未知的回路也会被正常激活。然而，如果按下停止按钮**2，则整个电路断电，电动机停止运转，这让我们能够清晰地控制设备。这种设计简单有效，但更需注意元件的选择与接线的准确性。

在以SIEMENS S7系列PLC执行全压起动控制时，输入与输出设备的连接更为精细。在此接线图中，包括了多个输入设备和输出设备，操作的时候要确保每个端口的无误连接，避免功能冲突或信号丢失。实际案例中，多次由于接线顺序错误，导致控制失效，造成工厂生产停滞，经济损失可谓惨重。

3.2 内部I/O映像区的建立

内部的I/O映像区是PLC工作中非常重要的一部分，它用于存放输入信号和输出信号的状态，直接影响着PLC的运行效率。每一个输入点与输出点都有其对应的映像寄存器，这种特定的映像会被用于PLC的执行程序。

通过利用I/O映像区，PLC在执行用户程序时只需对内存的特定地址单元进行操作，而不必与外部设备直接交互，这样的设计有效提升了<收束力>执行速度以及抗干扰能力。例如，某电机控制系统的测试数据表明，使用映像寄存器的设备在运行时故障率降低了近60%，这表明了I/O映像区的重要性和有效性。

建立I/O映像区还确保了系统改进的可能性，可以更轻松地对某一部分进行升级或替换，而不会影响整个控制系统的稳定性。这不仅仅体现了系统设计的成熟度，也反映出自动化控制的灵活性。

四、实践中的常见失误与改进建议

4.1 常见接线失误分析

尽管有明确的接线规范，常见的接线失误仍然屡屡出现。比如，接线头松动、线皮未剥干净以及错误的元件连接等问题，这些都可能导致电路不稳定，甚至引发设备故障。

让我们来看一个案例：在某个电力公司，大量的接线人员因为急于完成任务，而忽略了对接线质量的把控，最终导致了大规模停电事件。经过调查，问题的根源在于接线时未确保线路间的隔离与稳固，从而引发了短路和设备故障。这样的教训让所有相关人员意识到，接线的准确性与高效性绝不应以速度为妥协目标。

4.2 如何提升接线质量

要提升接线质量，首先要重视接线人员的培训和技能提升。定期组织相关工作坊与学习班，使每位工作人员都能掌握必要的接线知识和技能。此外，使用高质量的材料和专业的工具也是必不可少的，这将有效地降低因材料问题而导致的故障几率。

还需建立有效的工作标准与检验机制，比如设立“接线检查清单”，每完成一个步骤，审核人员都应根据清单检查每一项。这种严谨的态度确保了每一步都是准确无误的，从而能够有效减少后期的维护工作。

通过强化接线教育和明确的步骤流程，相信接线质量将大幅提升，为电路的稳定性和安全性打下坚实基础。

欢迎大家在下方留言讨论，分享您的看法！
