亲爱的读者朋友们，今天我们将深入探讨MOS管的安全工作区（SOA）及其应用。对于任何工程师或爱好者而言，了解SOA区的重要性不仅关乎电路的稳定性，更关乎设备的安全与长寿。本文将以易于理解的语言，为您揭示SOA曲线的深层意义以及如何应用于实际电路设计中。

一、SOA曲线的基本概念

什么是SOA区

我们所说的SOA区，即安全工作区（Safe Operating Area），旨在帮助我们更好地理解MOS管在特定工作条件下的安全范围。简单来说，SOA区是一个通过曲线图表现出的电压与电流之间的安全平衡区域。在这个区域内，MOS管能够在规定条件下正常工作而不受损坏。

如我们所知，MOS管广泛应用于开关电源、马达驱动等电路。在这些应用中，MOS管不仅需要承受持续的电流和电压，还会面临短暂的瞬态电流冲击。在这种情况下，如果我们忽视SOA区的限制，可能会导致MOS管的过热、烧毁或短路。

SOA曲线的重要性

SOA曲线作为设计中的核心要素之一，可以帮助我们判断MOS管的安全工作情况。尤其在热插拔、电机启停、瞬态响应等场景中，MOS管容易遇到超出正常工作范围的风险。通过细致了解SOA曲线，我们可以在设计中设置合理的保护措施，减少损坏风险。

在接入电源时，如果电源电压过高或突发电流超过了MOS管的承受能力，未对SOA区域进行合理评估，后果将不堪设想。由此可见，SOA曲线在我们的电路设计中扮演着至关重要的角色。

二、SOA曲线的限制线解析

SOA曲线的构成

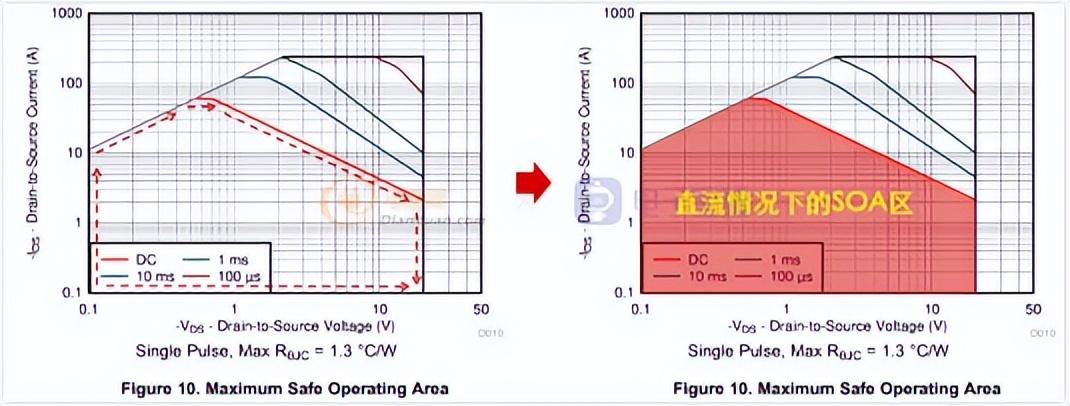

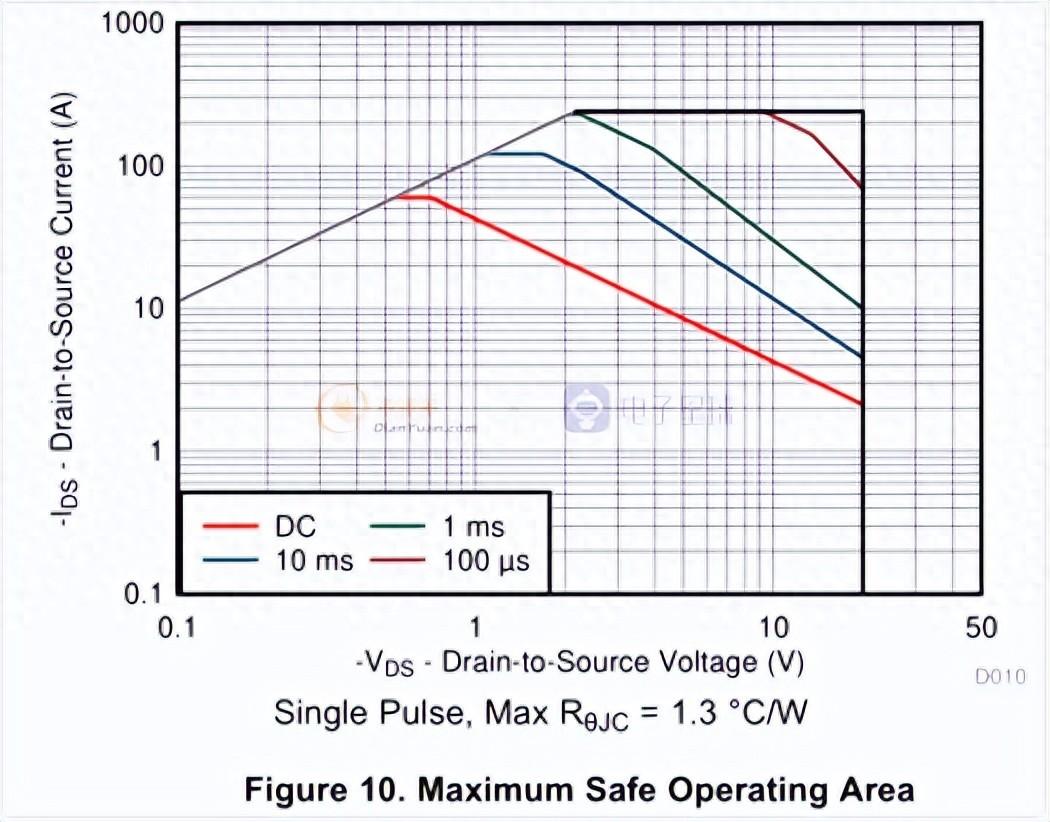

SOA曲线的构成非常简单，却蕴含丰富的设计信息。我们可以看到，SOA曲线主要由多条限制线组成，常见的有四条或五条限制线。理解这些限制线的含义至关重要。这些限制线是根据MOS管的电气特性、热性能及耐压能力绘制而成的。

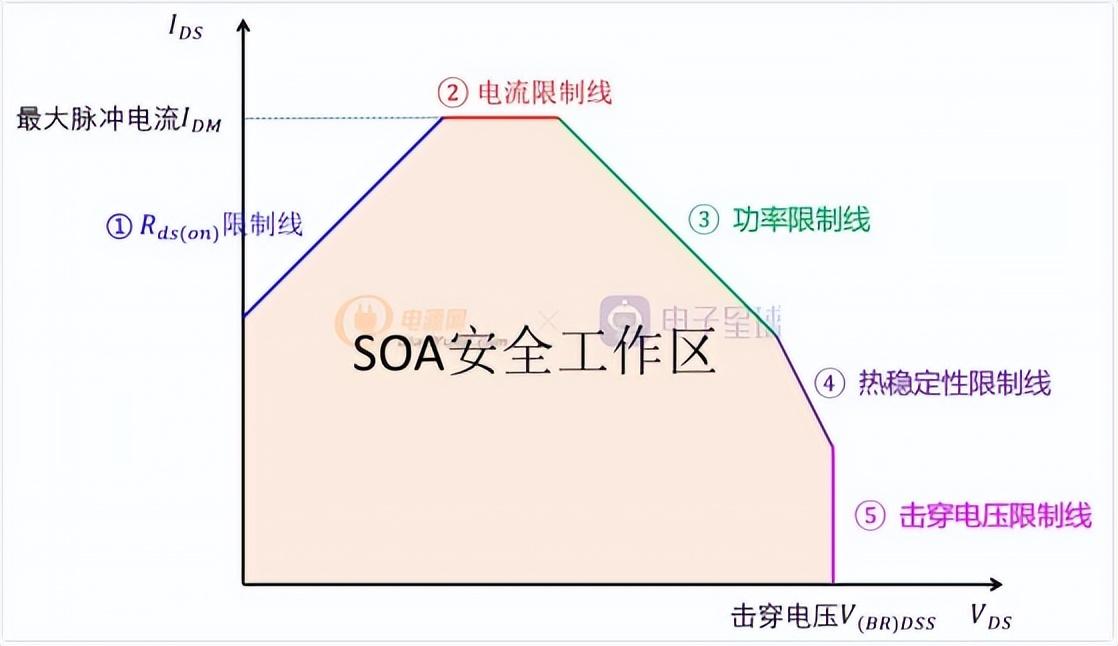

但多数情况下，我们更关注的是五条限制线的情况，因为这可以为我们提供更全面的应用信息。具体来说，这些限制线包括：

1. Rds(on)限制线：此线反映了MOS管的导通电阻对其工作区的影响。

2. 电流限制线：这条线表示芯片的最高脉冲电流Idm，通常由封装和MOS管内部结构决定。

3. 功率限制线：功率计算所依赖的最大允许功率，以保持MOS运行在安全区间。

4. 热稳定限制线：描述了MOS的热不稳定状况，通常取决于温度及其影响电流的特性。

5. 击穿电压限制线：即MOS管的最高耐压，通常反映在规格书中。

三条限制线的具体解析

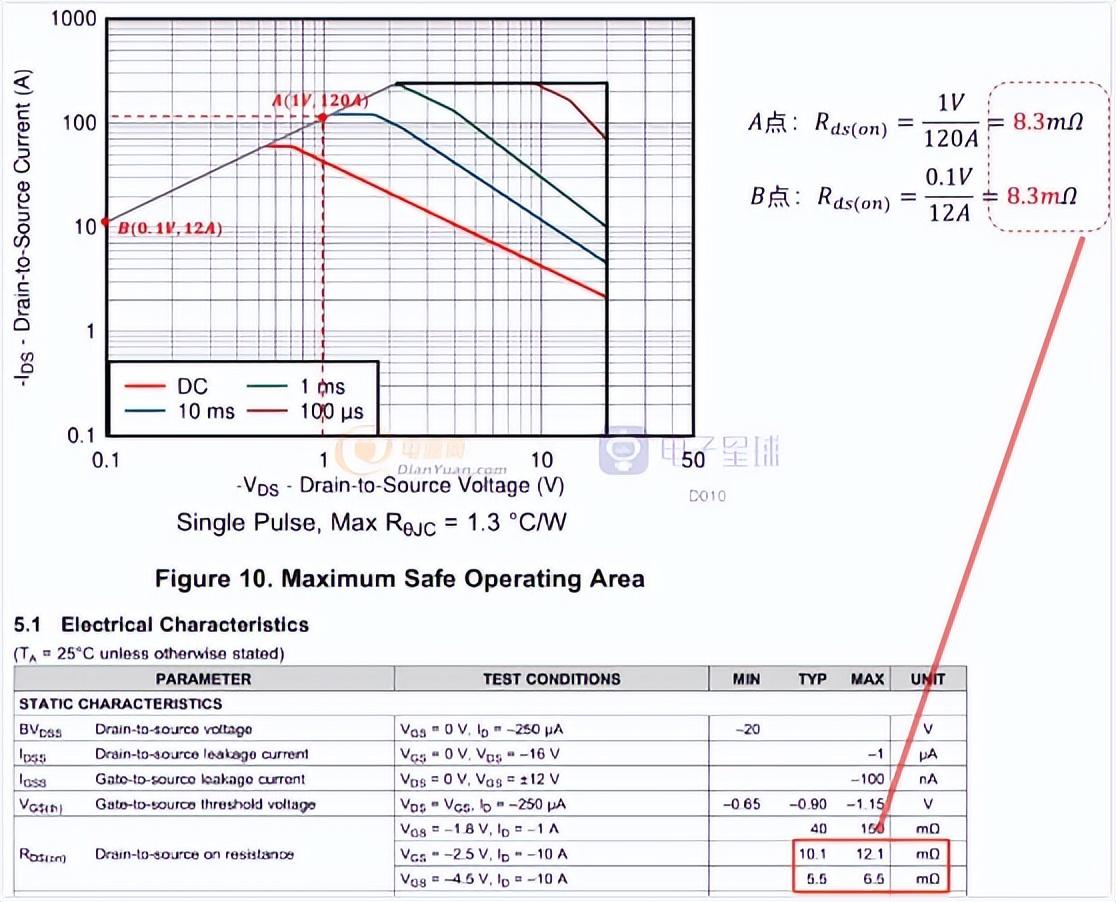

1. Rds(on)限制线：这条线可能是SOA曲线中最直观的一条。它展示了当MOS管完全导通时的导通电阻Rds(on)。在某一固定的Vgs和温度下，Rds(on)是一个常数，且对后续的功率计算及热管理至关重要。

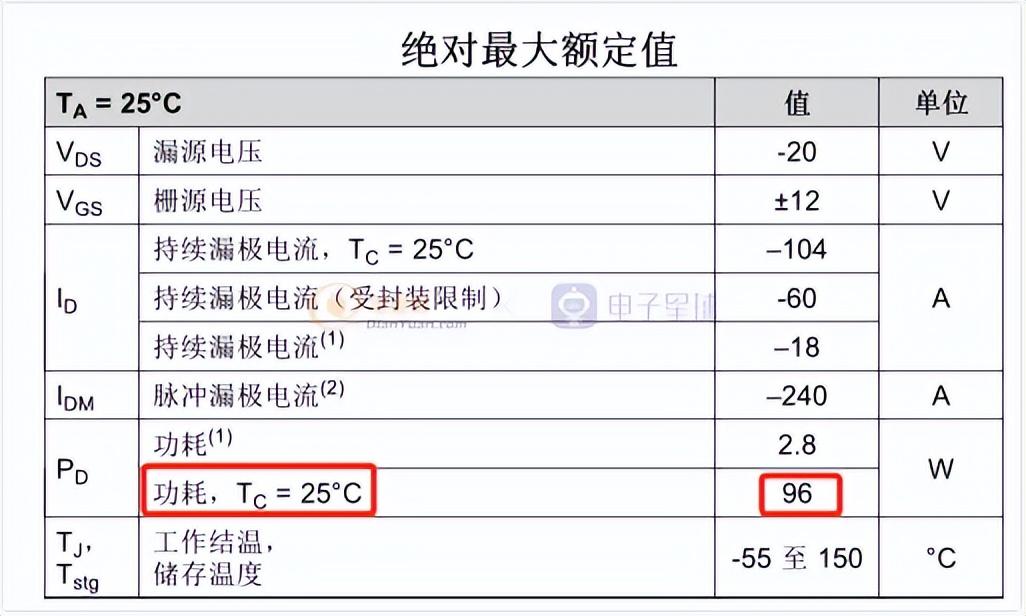

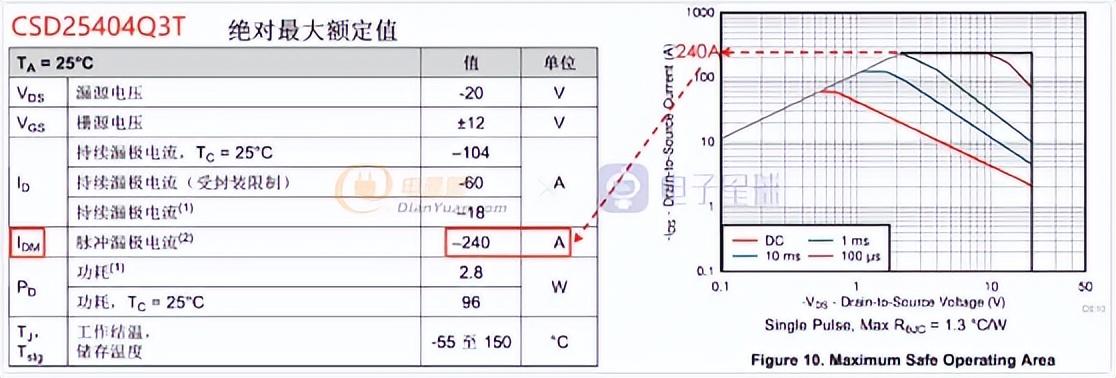

2. 电流限制线：电流限制线不仅基于设计参数，还涉及到材质的选择和封装形式。以TI的PMOS型号CSD25404Q3为例，其最大脉冲电流Idm为240A，这就意味着我们在实际设计时需确保电流不会超出此值，否则将面临太高的故障风险。

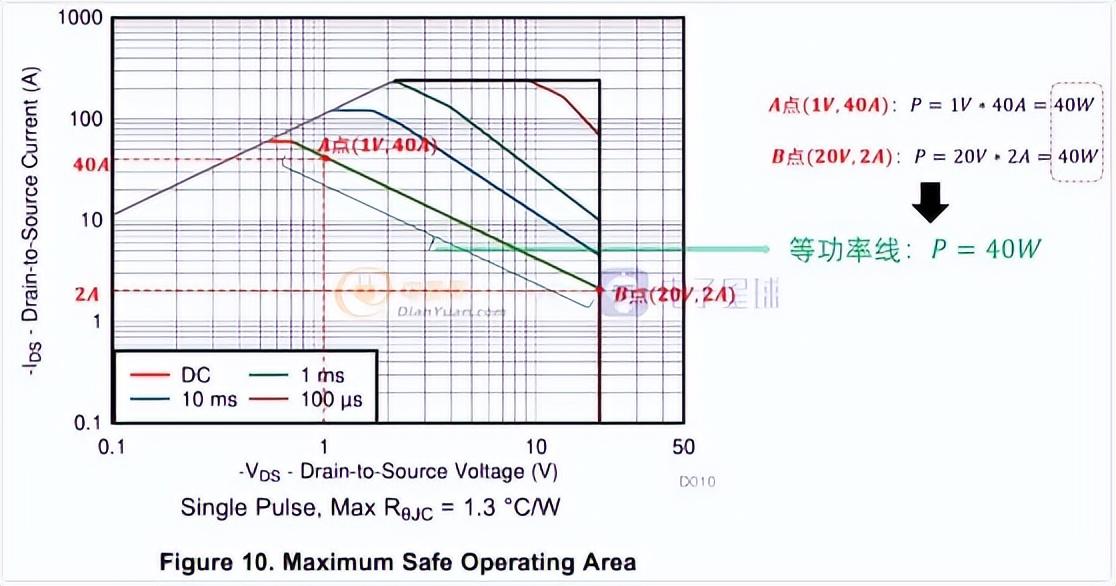

3. 功率限制线：功率限制的计算公式为P=UI。对于某一特定的功率值，保证在实际条件下不会超过该点的功率限制显得尤为重要。例如，若某个应用场景求得的功率是150W，但SOA曲线显示最大功率只能承受40W，那么我们必须优化设计以避免损坏。

三、SOA曲线的实际应用步骤

使用SOA曲线的基本步骤

我们在工作中如何运用SOA曲线进行电路的评估与设计呢？以下是一些关键步骤：

1. 测量MOS管电压和电流波形：这一步骤是整个过程的基础，得确保在正常工作状态时，我们消耗了示波器等工具，准确测得电压（Vds）与电流（Ids）的波形。如果这些波形出现了异常，才会影响到后续的评估。

2. 利用功率波形进行分析：在实际工作中，尤其是开关信号频繁变化时，波形的功率输出是相当重要的。通过示波器的数学功能，利用功率波形的积分分析，可以得到实际设备的功率消耗，进而评估是否超出限制线。

3. 识别峰值功率点：在前面的波形分析中，找到峰值功率的瞬时值P(max)，并标记出来。这一过程不仅确认了系统承受的瞬态功率，还为后续的安全计算提供了关键信息。

4. 结合持续时间评估限制电流：了解某一时间段内的电流流动情况，并确认其是否低于应有上限。在结合实际条件的时候，常常需要多次验证以确保引入的解析数据准确。

5. 温度降额计算：通常来说，MOS管在不同温度下的工作特性会有所不同。因此，电路调试前对MOS管的壳温进行测量及降额计算也是必不可少的，这样我们能够更科学地确立安全电流。

在实际操作过程中，建议大家多多与手册内容结合，理解每一步涉及的参数背后所反映的核心逻辑。比如说，若遇到电流超出SOA曲线的情况，必须考虑使用更大功率的MOS或者更换更稳固的电源供给设备。

四、脉冲时间不对应SOA曲线的解决方案

处理方案

当我们手头的SOA曲线中没有能直接对应的脉冲宽度时，该怎么处理呢？这里有几个具体流程可以参考：

1. 用更严苛的曲线进行初步评估：如果当前的脉冲时间是5ms，而SOA曲线连接的只有1ms与10ms，建议先用更长的曲线来做评估。这是因为较长的脉冲宽度会给予设计更多的裕量，因此通过10ms线的检验可以先行判断。若能满足条件，那么5ms的脉冲时间必然会符合要求。

2. 逐步放松标准进行评估：如果在使用10ms的评价曲线后仍然无法满足条件，接下来我们可以选择使用1ms的曲线。如果1ms线能通过，那么可以认为5ms可能存在边缘情况，依然可以继续使用。

3. 依照相关公式进行电流限制计算：对于难以匹配的短脉冲，建议采用计算公式结合手册中提供的各类限制参数进行计算。诸如电流与时间存在一定的关系公式，可以帮助我们推导出相应的脉冲电流限制。

在遵循这些步骤时，我们可以大幅提高信号处理的稳定性，避免意外的故障引起设备损坏。技术的应用是不断演进的，务必兼顾操作的严谨性和实用性。通过适当调整设计，可以更好地应对意外出现的风险。

在日常的工作中，总会面临一些看似复杂的问题。借助SOA曲线的特性与设计经验，我们能够更为高效地找出解决方案。
