亲爱的读者朋友们，今天我们将深入探讨可编程逻辑器件（PLD）在现代电子设计中的重要性和应用。无论你是电子工程师、学生，还是对这一技术充满好奇的爱好者，这篇文章都会为你揭示PLD的魅力和实用性，尤其是在迅速变化的技术环境下，PLD如何帮助你解决复杂的设计挑战。让我们一起来揭开这个话题的面纱吧！
一、引言
背景介绍
在当今快速发展的数字电子设计领域，设计工程师们面临着繁杂的挑战。从硬件限制到市场需求的快速变化，每一个环节都需要敏捷的响应能力。可编程逻辑器件（PLD）如同一把钥匙，打开了高效设计的大门。它们不仅大幅度提高了设计的灵活性，也为产品的快速迭代和时间的优化提供了强有力的支持。
PLD的优势
PLD的实用性体现在多个方面。首先，它允许工程师在同一芯片上集成多种功能，这意味着在设计的时候可以减少对不同固定逻辑器件的需求，从而降低设计复杂性。此外，PLD的可编程性，使得工程师能够在不改变物理硬件的前提下，快速调整逻辑功能，极大提高了市场适应能力。例如，最近的研究表明，使用PLD进行设计的工程项目，其时间缩短了30%以上。如此大幅度的时间节省，无疑是工程师与企业面临竞争时的重要武器。
二、PLD在电子设计领域的多重应用
功能整合
PLD的最大特点是集成多种功能，其独特的架构让这些器件可以在单一芯片上实现逻辑功能、存储器、触发器等多种功能。比如，某企业在开发智联网设备时，利用PLD集成了传感器数据处理、用户界面控制及通信功能，节省了多个元件的使用，达到了极大的设计简化与成本降低。不仅如此，PLD的更新与迭代过程也比传统硬件更快速，企业只需重新编程，而非推倒重来。
空间利用效率
在空间有限的可穿戴设备等领域，PLD的优势更加明显。一个PLD可以替代多个传统固定功能逻辑器件，减少电路板布板的复杂度，最终使得产品体积更小、重量更轻。这是因为PLD所占空间通常是传统多芯片方案的1/10，设计师不仅能够利用有限的空间设计出更多的功能，还能极大降低生产成本。数据显示，使用PLD的可穿戴设备在体积上节省了约20%-30%，这对于提高市场竞争力是必要的。
供应链简化
在物料管理上，PLD同样展现了巨大的优势。使用PLD能够减少所需元件种类，从而降低库存成本。根据一项行业报告，多数公司在使用PLD后库存成本减少了15%-25%。这对于那些需要灵活应对市场情况的企业来说，无疑是一个极大的利好消息。通过优化供应链管理，企业不仅提高了效率，还为未来的发展打下了良好的基础。
三、市场需求的变化
小尺寸与高性能的需求
随着科技升级，消费者对产品的要求不断提高，小型化和高性能已成为电子市场的新常态。此外，随着5G、物联网（IoT）等技术的发展，对实时数据处理和智能控制的需求也在日益增加。在汽车领域，这种需求尤为明显——现代汽车正逐步走向智能化，用户对汽车的计算能力要求越来越高，变得尤为紧迫。
工程师面临的挑战
针对这种需求，工程师们需要在设计中打破常规思维，如何在更小的芯片中集成更多的功能，快速适应技术变化，是现代电气工程师面临的主要挑战。以某知名汽车制造商为例，他们在设计新型智能车载系统时，遇到了性能与空间的双重挑战。借助PLD的设计灵活性，他们最终成功缩短了设计周期，将新产品的上市时间提早了整整六个月。
四、TI的TPLD器件系列介绍
TPLD器件的特点

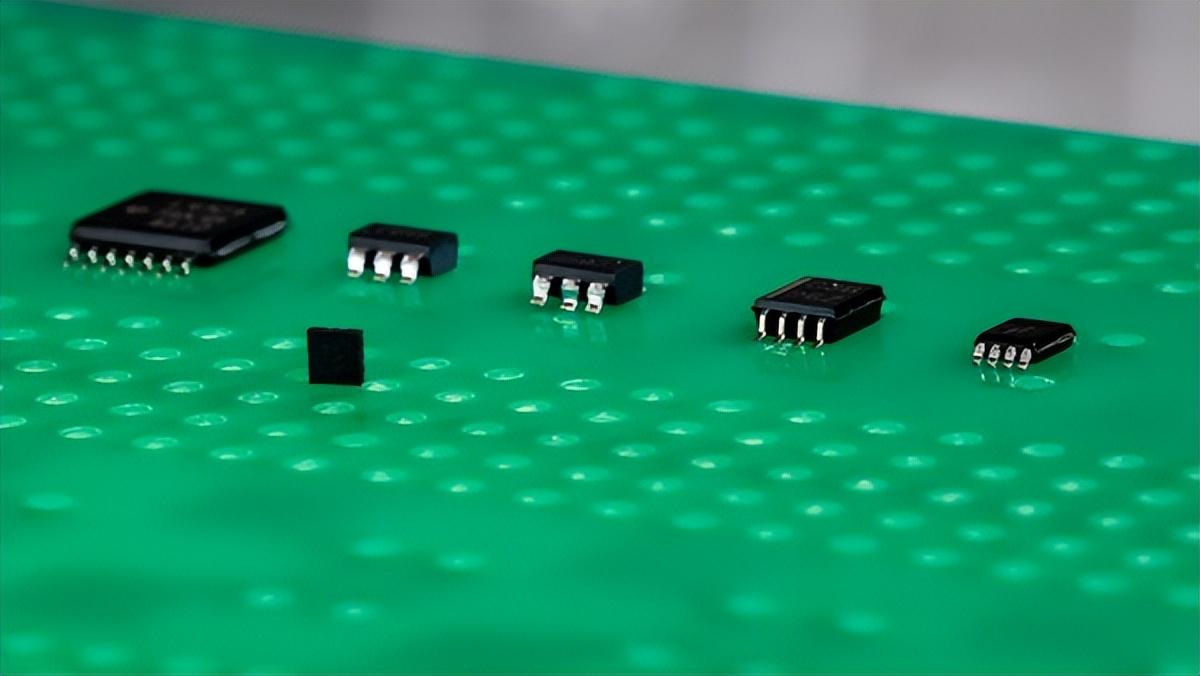

德州仪器（TI）新推出的TPLD器件系列正是针对市场需求的迅速响应。TPLD1201作为这一系列的代表，具备了逻辑功能、触发器、延迟计数器等多种可配置选项，工程师可根据不同项目要求，轻松调整配置。这种灵活性对于当前快速变化的市场来说，是真正的“神器”，使得设计过程中的每一个环节都变得顺畅。
空前的集成水平

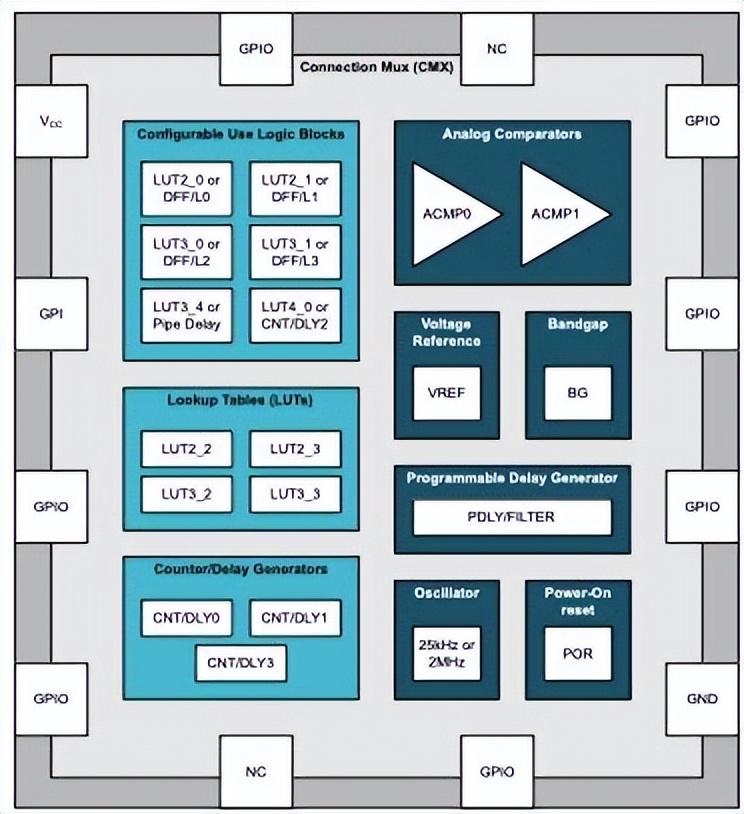

与传统的分立逻辑方案相比，TPLD器件集成了多达40种数字和模拟逻辑元件，给设计人员带来了便利。JOSÉ GONZALEZ曾指出，使用TPLD器件后，设计师能将电路板空间减少高达94%。一个真实案例中，一家消费电子企业在新产品的设计中，使用TPLD系列器件，将原本需要的十几种元件简化到一个芯片，大幅降低了设计复杂度。这种创新不仅提高了产品的可靠性，也降低了生产成本。
适应性与封装选择
汽车和工业应用对元件的环境适应性提出了更高的要求。TI的新系列器件针对这一点，提供了多种包装选择，这使得工程师在汽车和工业领域应用PLD时，能够更灵活地应对不同的挑战。产品通过了汽车电子委员会（AEC）Q-100的认证，并支持-40°C到125°C的工作温度范围，确保了在恶劣环境下也能稳定工作。例如，在一项汽车行业的案例中，使用TI的PLD器件使得一款智能控制器实现了更高的可靠性，成功应对了高温和震动带来的挑战。
五、编程简化与设计工具
传统PLD的复杂性
过去的PLD解决方案往往需要复杂的程序设计和高昂的硬件描述语言（HDL）技术支持，显得门槛很高。在许多情况下，电子工程师不仅要了解复杂的电路结构，还必须掌握大量的技术细节，这无疑增加了设计的复杂度和成本，极大地制约了设计的灵活性。
TI InterConnect Studio的创新

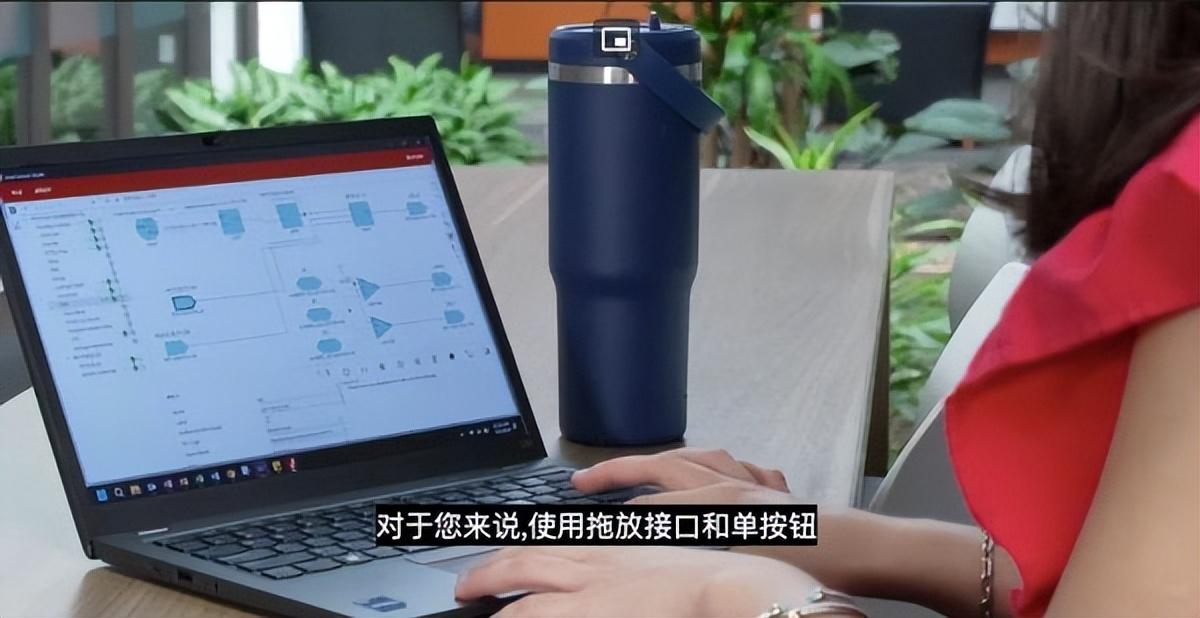

TI推出的InterConnect Studio工具解决了这一难题。这个易于使用的工具，采用了拖放式的图形用户界面（GUI），无论是刚入门的工程师还是资深的设计师，都可以轻松上手。通过简单的拖放操作，将不同的功能模块组合在一起，工程师便能在几分钟内完成设计。这种简便的设计方式使得产品上市周期大大缩短，响应市场变化的能力显著提升。
设计过程的高效性
工程师在使用InterConnect Studio时，整个过程简化到了以下几个步骤：首先，通过左侧菜单添加所需的元件；其次，拖放到工作区域内，并建立连接；最后，配置元件，并用点击操作完成下单。这样的设计流程让原本复杂的编程过程变得轻松无比，确保了每位员工都能在没有编程经验的情况下独立完成逻辑功能的实现。通过这一工具的应用，某公司的产品设计团队已经成功缩短了30%的开发周期，真可谓是“点石成金”的利器！
文章结尾
感谢您与我一起深入探讨了PLD在现代电子设计中的重要性与应用。希望这篇文章对白您进一步了解PLD及其相关技术提供了帮助。如果您有更多的问题或想法，欢迎在下方留言，与我分享您的看法！让我们一起改写电子设计的未来吧！
