亲爱的读者朋友们，今天我们聊聊在工业自动化中非常重要的三菱FX系列PLC（可编程逻辑控制器）与步进电机的结合使用。无论你是刚刚入行的小白，还是希望刷新知识的小伙伴，本文都将为你提供一份详细且实用的指南，帮助你从接线到编程，轻松掌握这两款设备的使用方法。接下来，让我们一步一步深入这个话题吧。
一、硬件介绍

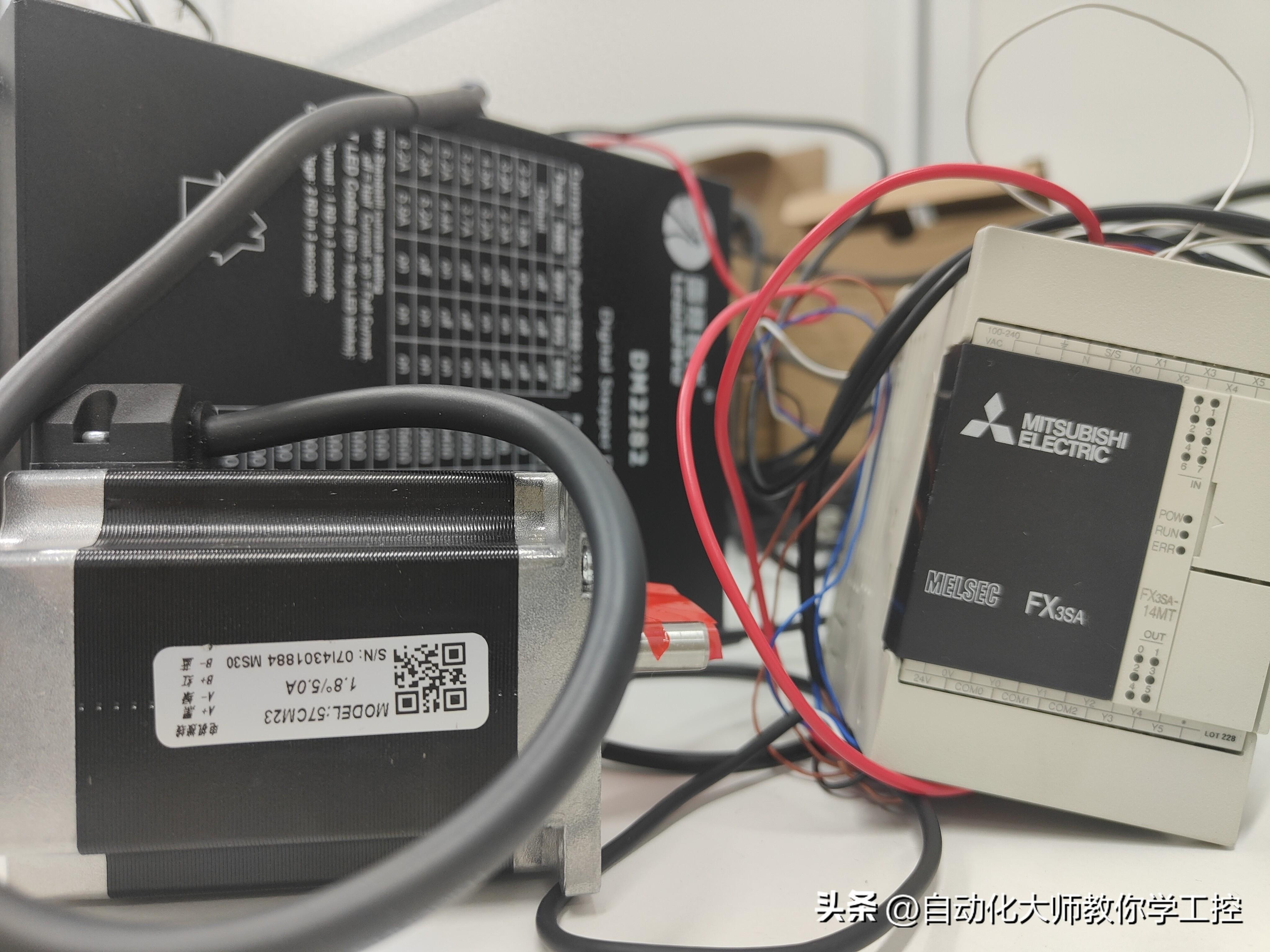

1.1 关键硬件组件
在这个部分，我们将逐一介绍三菱FX系列PLC与步进电机控制系统的主要组件。
- PLC型号：FX3SA-14MT-CM
这款PLC以其高性价比和灵活配置而受到广泛欢迎。它有14个输入、10个输出，适合小型自动化项目。特别是其扩展性和编程功能，能满足大多数工业需求。
- 步进驱动器：雷赛DM2282-24
该驱动器以其优异的性能和操作简便而著称，支持NPN和PNP两种脉冲信号输入，能够驱动各种步进电机。它的工作电压范围广，适合多种应用场景。
- 步进电机：雷赛57CM26
57CM26型号电机以高转矩和高精度著称。它的设计使得在各种工况下运行平稳，适合需要精准定位和速度控制的场合，比如自动化生产线和机器人技术。
1.2 硬件特性
这几个硬件产品都有各自的特点。例如，FX3SA-14MT-CM支持多种通讯接口如RS-232和RS-485，方便与其他设备联网。而雷赛DM2282-24驱动器的细分功能可以轻松实现低速运行和平稳加速，避免了传统步进电机在低速下的抖动问题。雷赛57CM26电机还提供了丰富的定制选项，适应不同负载和使用环境。
二、接线要求

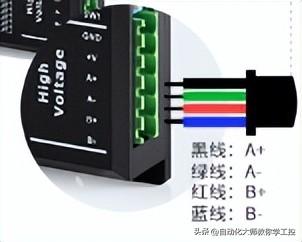

2.1 驱动器接线
接线环节是整个安装过程中最关键的一步。确保每个连接都符合电气标准，可以避免很多后续问题。
- 驱动器脉冲接法
在接线前，需了解NPN和PNP的区别。简单来说，NPN类型的传感器会在信号传递时接地，而PNP则是向电源供电。在使用FX系列PLC时，采用NPN接法更为普遍，因为其适配的信号更为稳定。

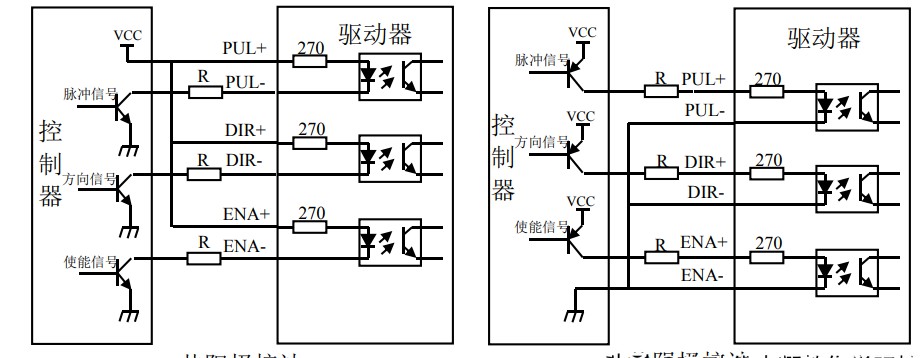

- 接线示例

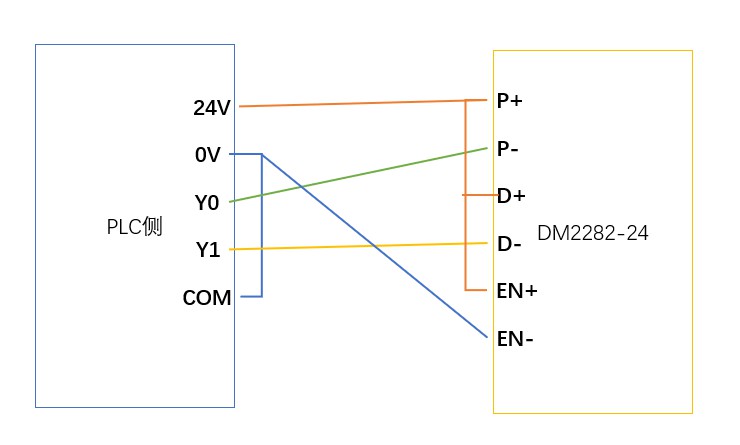

接线方式在于将PLC的脉冲输出端与驱动器的脉冲输入端相连接。如下图所示：
（此处可插入接线图示）
确保控制信号与驱动器供电完全匹配。如果驱动器需要的电源与PLC不一致，可能会导致设备损坏甚至引发安全事故。
2.2 驱动器设置
驱动器的设置是确保系统正常运行的重要环节。
- 必需设置的参数

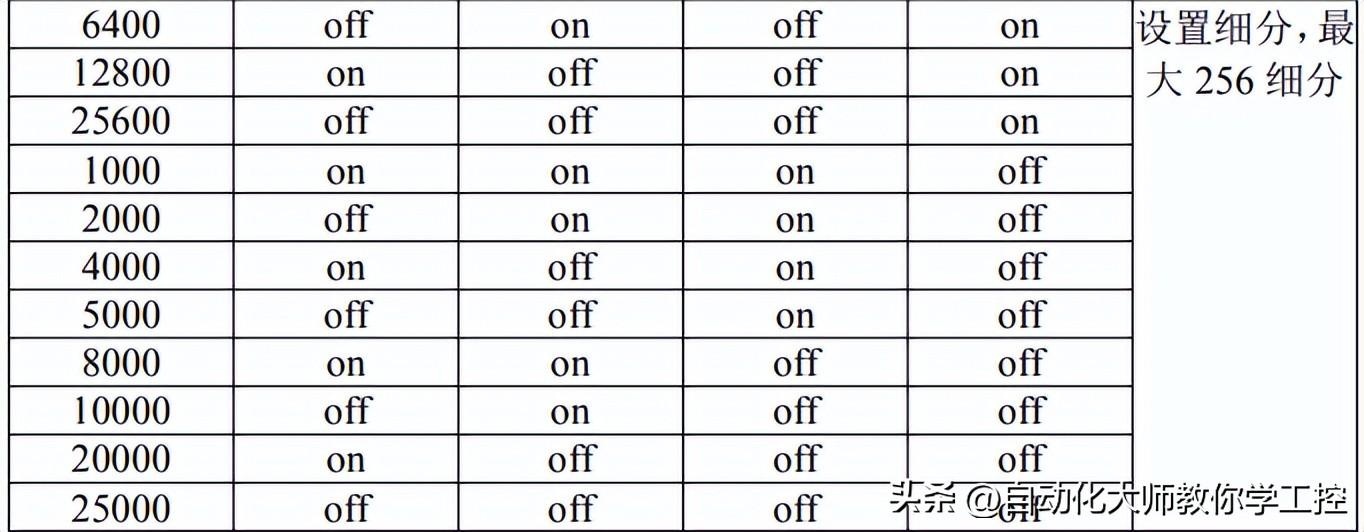

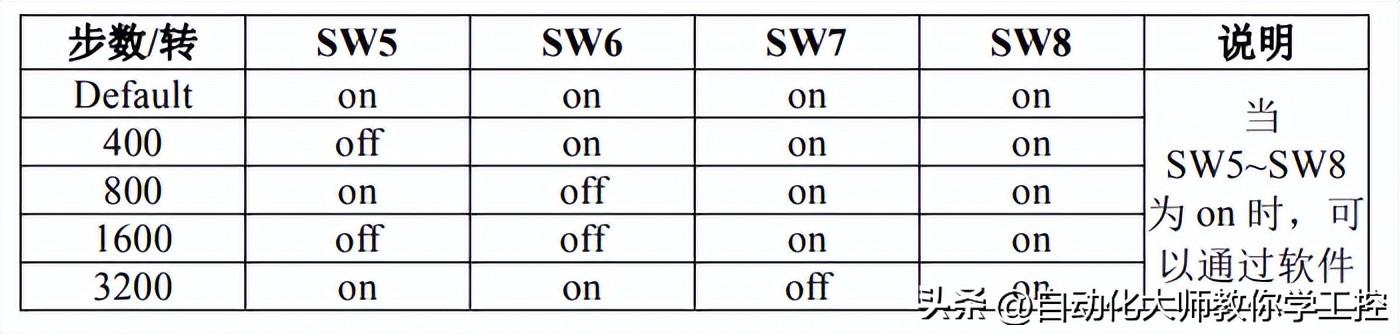

包括工作电流、细分等。细分是指在每次完整转动中，电机能够被控制的脉冲数，这直接影响到电机的运动精度。动态电流的设定应根据负载情况进行调整，以避免电机发热过高导致的损坏。
- 安全提示
雷赛DM2282的输入信号是24V，但有些应用可能涉及5V信号。在连接前，请仔细检查驱动器的手册，并确保在正确的电压下操作，以避免调试过程中可能出现的烧毁情况。

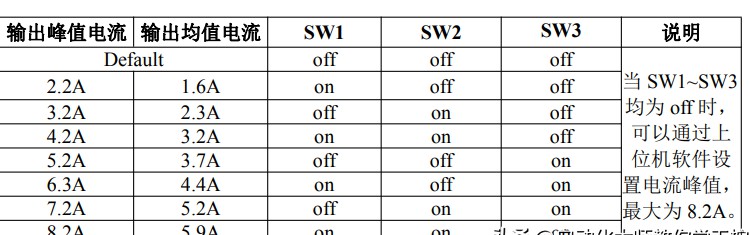

2.3 电流设定

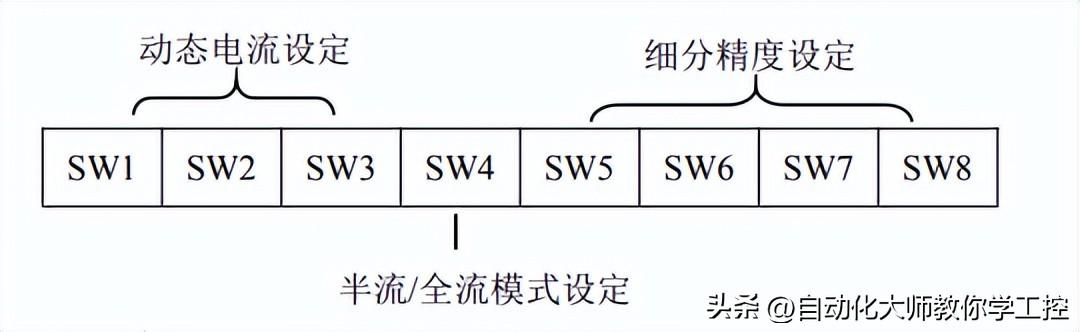

在调整电流时，不同的工作模式下（如动态和静止状态），电流的设定也有所不同。例如，动态电流设定为工作时的电流，而静止半流则是指电机不工作时的电流设定。这些设置可以通过拨码开关或驱动器界面来完成，确保电机能在合理的电流范围内运作，提高其使用寿命。
三、PLC程序编写
3.1 原点回归
在实际应用中，原点回归功能可以保证机械设备在启动前达到准确的起始位置。这里有两个常用指令：

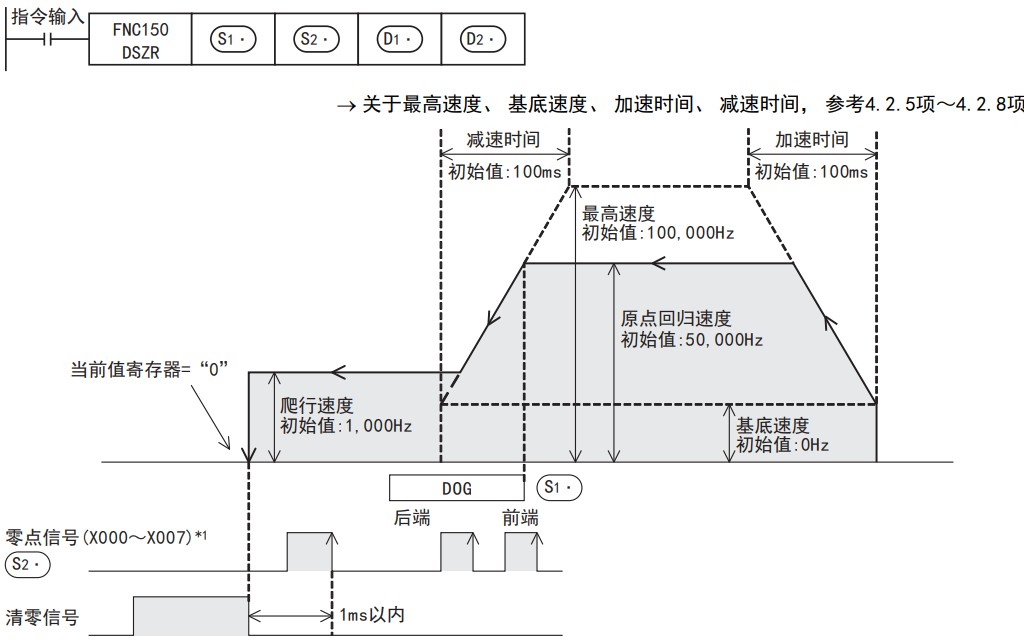

- DSZR（FNC 150）
此指令可实现带DOG搜索的原点回归。在接近原点位置时，控制器会自动减速，以更为平稳地到达最终目标，减少对机械结构的冲击。如果在回归过程中没有找到近点信号，系统会反转重新搜索，大大提升了可靠性。
- ZRN（FNC 156）
此指令适合于已知原点位置时的回归，通过设定方向直接进行原点回归。这种方法适用于固定位置的设备。
3.2 点动操作
点动功能在调试和测试阶段尤为重要。通过使用PLSV指令，可以便捷地进行小范围的位移操作。开启使能后，电机将移动至设定位置；取消使能后，电机立即停止。这样做不仅提升了操作的灵活性，还能通过短时间的反复调试，确保设备处于最佳运行状态。
3.3 定位操作
通常会用到绝对定位和相对定位，这两者各有优缺点。
- 绝对定位
通过设定当前原点作为坐标系，移动至目标位置。当涉及到复杂路径时，绝对定位确保了每一步的准确性，适用于多轴控制的系统。
- 相对定位
以当前位置为坐标零点，进行指定脉冲的移动。此方式在进行小范围的调试时特别有用，因其灵活性可以迅速调整到期望位置。
在这个过程中，除了以上提到的指令，FX系列还提供了其他众多定位指令，用户可以查阅相关手册进一步了解。正确运用这些指令能有效提高系统的工作效率，并降低人工干预带来的误差。
四、总结
通过本指南的解读，我们铺陈了三菱FX系列PLC与步进电机的安装接线、驱动器设置和程序编写的基本要领。不论你是刚刚接触这个领域的新手，还是经验丰富的熟手，本文都旨在为你提供切实可用的知识和技能。希望你能在实际应用中灵活运用这些技巧，与设备的完善结合，达到更高效的自动化目标。
