一键启停程序：让电机控制变得简单高效，你准备好了吗？

一键启停程序：让电机控制变得简单高效，你准备好了吗？

亲爱的读者朋友们，今天我们要聊的是一个看似简单却极其重要的电气程序——一键启停。特别是对于电工和工程师而言，这个程序不仅是基础，更是打开复杂控制系统大门的钥匙。无论是在工业还是家庭自动化中，合理的电机控制能够极大地提高生产效率，节省能源，带来更好的用户体验。接下来，跟随我的脚步，深入了解这一经典程序的构建与实现。

一、一键启停程序概述

程序目的

一键启停程序的核心在于通过简单的操作来实现电机的迅速启动与停止。这种设计非常适合新手练习接线，帮助他们建立起编程逻辑基础。调动电机的运行状态，需要精确掌握指令的相互配合，通过最基本的逻辑运算实现高效控制。

基本构成

一键启停程序通常由两个主要部分构成。首先是通过按钮来控制一个辅助点，其次是将这个辅助点与电机的状态相组合，实现电机的灵活控制。这种逻辑结合了电子电路中的启停逻辑与PLC编程中的条件判断，能够有效增强电机控制的灵活性。

二、具体实现方法

3.1 通过按钮的上升沿控制辅助点

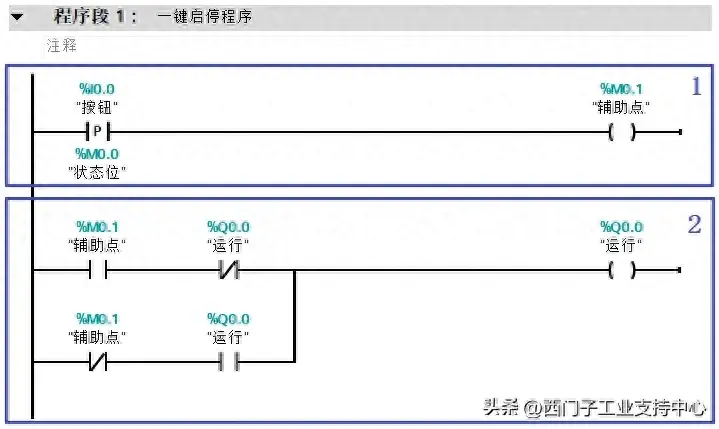

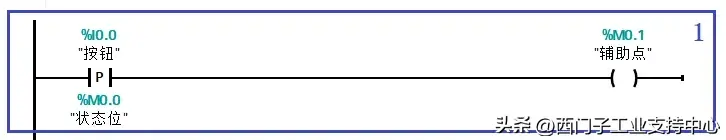

程序结构

了解一键启停程序的第一步是搞清楚其结构。在这个程序中，按钮（如 I0.0）被用作触发条件，上升沿指令（如 M0.0）用来存储状态变化，而辅助点（如 M0.1）则是核心控制点。这个设计使得程序在扫描时能够迅速响应用户输入。

执行过程

执行过程并不复杂。但需要注意的是，按钮按下的瞬间会产生一个上升沿信号，驱动辅助点 M0.1 进入导通状态。但这个状态只有一个扫描周期，因此，适时的控制极为关键。如果按钮保持按下状态，程序则不会产生连续的信号输出，这样有助于避免电机的误操作。

3.2 电机运行控制

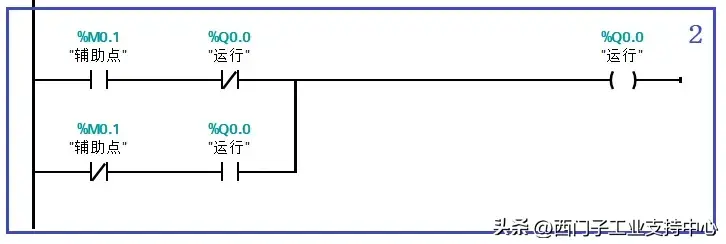

运行程序结构

电机控制的逻辑与辅助点的状态密切相关。通常，控制电机运行的组件包括一个常开触点（M0.1）和一个常闭触点（Q0.0）。其中，常开触点在辅助点导通时电机才能运转，而常闭触点则起到电机运行状态自我保持的作用。

控制逻辑

当辅助点 M0.1 处于导通状态时，即便按钮被松开，电机依旧保持运转。这个过程通过并联的控制逻辑来实现，使得电机状态的保持不依赖于外部操作。电机的运行与停止不仅涉及到触点的配合，还要考虑到电机本身的特性，如电压、电流和功率，确保其在设计范围内安全运行。

四、程序执行细节

4.1 电机运行流程

初始状态

电机的启动状态通常为停止，按下按钮后，触点的状态会立即反应到程序中，辅助点 M0.1 被置为1。此时，电机运行的指令将被激活。通过这种方式，实现了一个简洁有效的启动过程。

扫描周期的影响

在程序的第一扫描周期，辅助点处于导通状态，电机将被启动。而随着第二个周期的到来，辅助点状态复位为0，电机的运行状态却通过保持触点仍然保持导通。这种设计确保了电机能够持续工作，而不会频繁受到外部因素的干扰。

4.2 电机停止流程

电机运行后再次按下按钮

这个过程与启动流程相似。若在电机运转中再次按下按钮，程序将触发电机切换至停止状态。此时，辅助点的状态变化会影响电机的运行状态。这一逻辑结构确保了操作的简便性与安全性，用户无需担心在运行中出现误操作。

五、实践中的有效技巧与案例

还有一些额外技巧可以帮助用户更好地掌握一键启停程序。例如，在电机启动与停止的物理接线时，确保所有设备都符合当地的安全标准，以免在操作时出现短路或电击等意外状况。此外，可以引入一些实时监控设备，监测电机的运行状态与能耗数据，从而进一步优化控制逻辑。

不妨看看某工厂如何通过一键启停程序提高生产效率。某电机车间实施了一键启停控制后，日常生产中的电机启动频率得到显著提升，实际运行时间增加了15%。与此同时，他们通过实时监控降低了电能消耗，年节省开支达到了5万元。这其实是电机控制逻辑在应用中的成功典范，同时也展示了合理编程在工业生产中的重要性。
