TIA Portal高级编程：让你的PLC-HMI编程如虎添翼，速成秘籍大揭秘！
TIA Portal高级编程：让你的PLC-HMI编程如虎添翼，速成秘籍大揭秘！
亲爱的读者朋友们，想象一下，在工业自动化的浩瀚海洋里，你是否曾为编程而烦恼？有没有想过一款工具可以助你驾驭PLC和HMI编程，从此游刃有余？本文将深入解析《TIA Portal高级编程》，带你踏上这场技术旅程。
一、背景介绍
《TIA Portal高级编程》是一部专注于PLC-HMI架构的技术教程，它不仅针对新手，更是为有经验的工程师量身打造。在当前智能制造日益发展的时代，工业自动化的需求日益迫切。根据一项调查显示，未来五年，行业对具有PLC-HMI技能的人才需求将增长50%。可见，掌握这一技能的人，必将在职业道路上如鱼得水。文章将围绕《TIA Portal高级编程》所涵盖的主旨进行详细分析，助你提升技能水平。
二、PLC-HMI编程核心概念
1. 组件与调度的定义
讲到PLC与HMI编程，核心概念无疑是组件与调度。组件，简单来说就是将复杂的控制对象进行抽象和封装。例如，气缸的动作可以被看作是一个组件，而具体的动作则是其内部实现。调度则是根据具体的控制需求，合理整合和运用这些组件。以汽车组装为例，自动化流水线上的每一个设备都是一个组件，通过调度，设备按照特定顺序协同工作，便能高效完成生产。

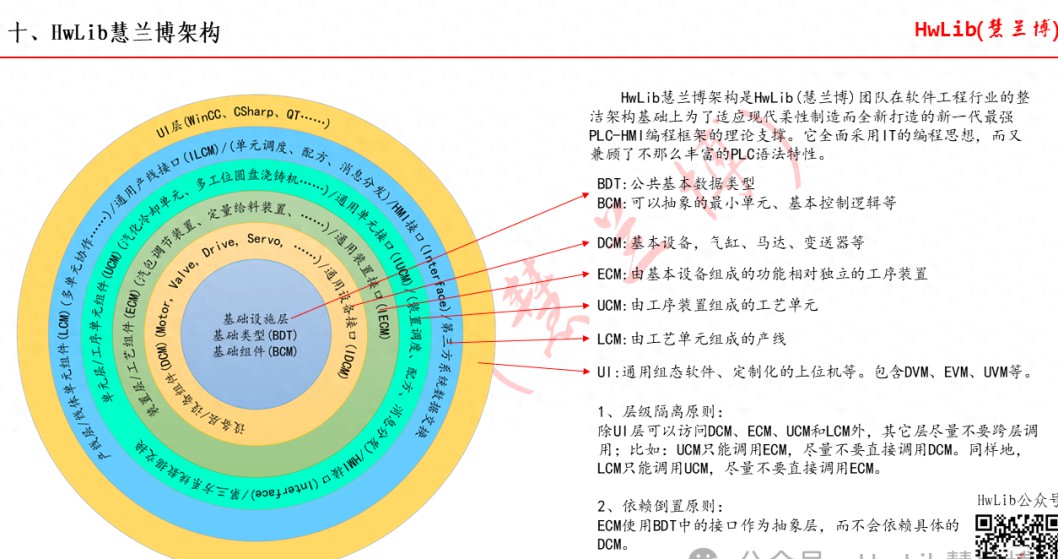

2. HwLib慧兰博架构概述
HwLib慧兰博架构将PLC-HMI编程划分为三个层级，其中DCM+SEQ是应用最广泛的层级，覆盖了90%的工业控制场景。具体而言：
- DCM：代表控制对象的抽象。
- SEQ：顺序控制，根据工艺流程控制DCM。对于新手来说，建议从DCM+SEQ入手，打下坚实的基础，后续再逐步向其他层级拓展。
通过理论与实例相结合，可以让你更加清晰地理解这两大概念的实际应用。

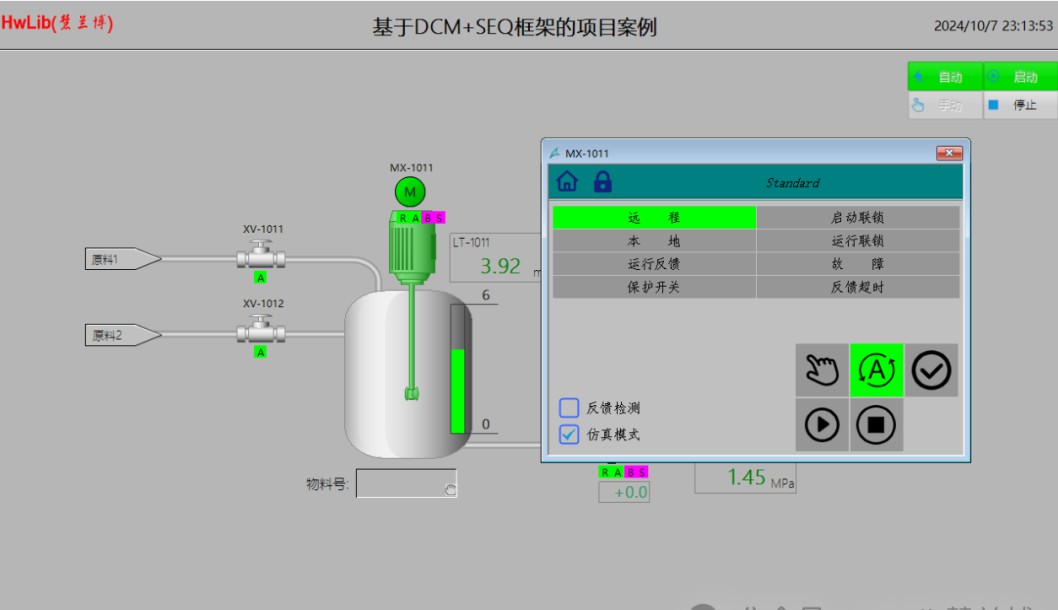

三、DCM+SEQ架构解析
1. DCM+SEQ的基本概念
DCM（Device Control Model）位于HwLib的第二层，致力于将各种基本控制对象实施封装。以气缸为例，气缸的状态可抽象成“打开”和“关闭”两个组成部分，通过脚本将这些状态转换为控制逻辑，便形成了完整的DCM。SEQ作为顺序控制器，主要负责对DCM进行自动控制。其最大特点是灵活易用，即便是新手也能通过其简洁的编写方式迅速上手。
2. 框架设计的重要性
在《TIA Portal高级编程》中，构建一个DCM+SEQ框架是不可或缺的核心内容。建议从简单的控制逻辑入手，逐步提升到复杂控制，同时注意以下几个要点：
- 清晰定义每个控制对象的功能。
- 确保调度逻辑的合理性，通过流程图展示每个步骤。
- 多进行实操练习，利用团队讨论提升解决问题的能力。
某工厂在引入新设备时，通过搭建DCM+SEQ架构，成功将设备的启动与停机控制融入到整个生产流程中，显著提高了生产效率。
四、各个编程模块详解
1. SCL编程
SCL（Structured Control Language）是《TIA SCL核心编程》的基础，其中包括条件语句、循环语句等基本语法。通过使用SCL，工程师可以设计出复杂的控制逻辑。例如，要实现电机的自动启停，首先用IF语句判断传感器信号，若信号为真，则激活电机。这里需要特别注意的是错误处理与调试，及时捕捉异常可以大大降低系统风险。
2. VBS/C脚本
VBS（Visual Basic Script）和C脚本可以用于自定义功能的处理。在处理Excel文件和数据库时，VBS脚本的优势尤其明显。举个例子，你可以用VBS定时将设备运行数据写入Excel中，方便后续分析。在这个过程中，建立良好的数据库连接，不仅能够简化数据管理，还能防止因手动操作而导致的错误。

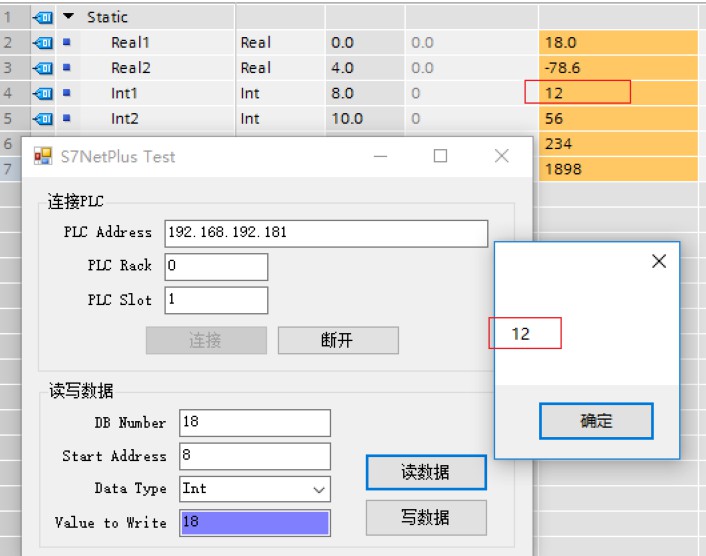

3. 通信模块
通信能力是PLC-HMI系统的灵魂。其中，Socket通信用于实现与第三方系统的连接，而S7通信则为PLC之间建立联系。实际应用中，借助这些通信方式，工业设备能够实时交换数据，实现远程操控。例如，某家电厂通过Socket通信成功将远程监控系统与生产设备对接，大幅提高了故障处理速度。
4. WINCC功能拓展
随着工业自动化的不断深化，WinCC在数据展示与处理方面的需求逐渐提升。通过ActiveX控件和.NET控件，我们可以定制化开发控件以满足具体需求。例如，在某个项目中，开发者利用VS创建了用于实时监控生产进度的定制控件，灵活且功能强大，显著提高了用户体验。

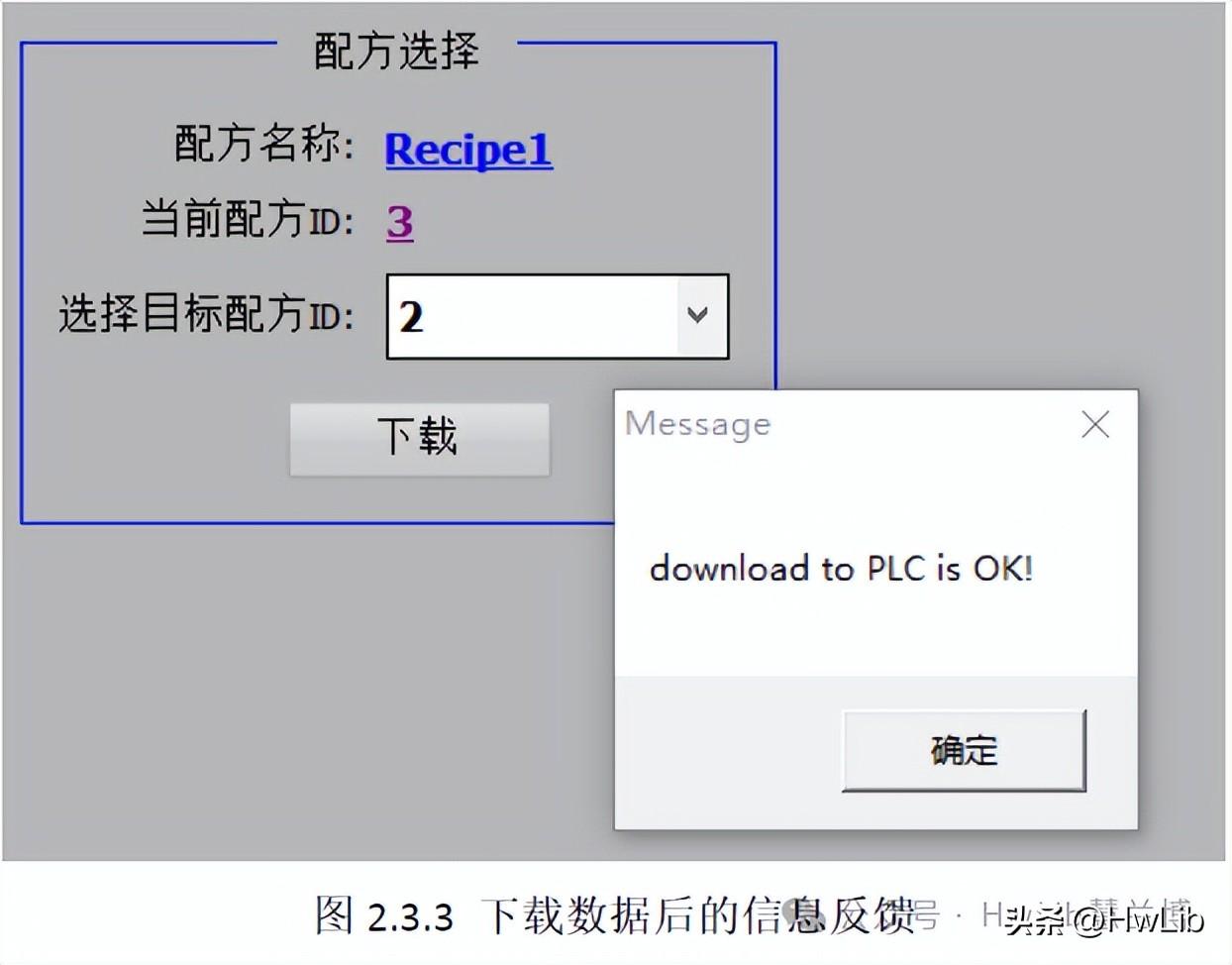

5. 配方功能
配方管理是现代工业生产中不可或缺的一环。通过脚本调用API接口，可以实现对设备参数的动态控制。在某次化工生产中，工程师通过API接口灵活调整不同原料的比例，使得产品质量一致性大幅提升，为企业节约了成本。

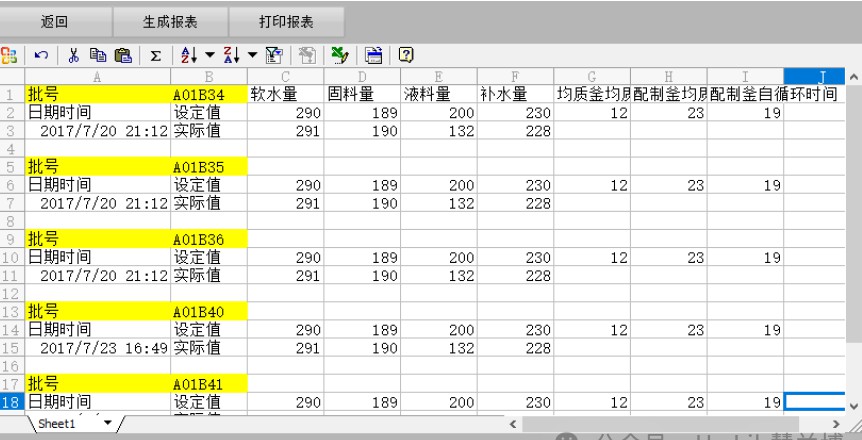

6. 报表功能
报表的设计帮助组织更好地理解生产数据。通过简单报表与复杂报表的结合，团队能够更高效地进行数据分析。例如，通过结合脚本与OWC，企业增强了数据挖掘的能力，能够实时输出复杂的生产分析报告，进一步优化生产流程。

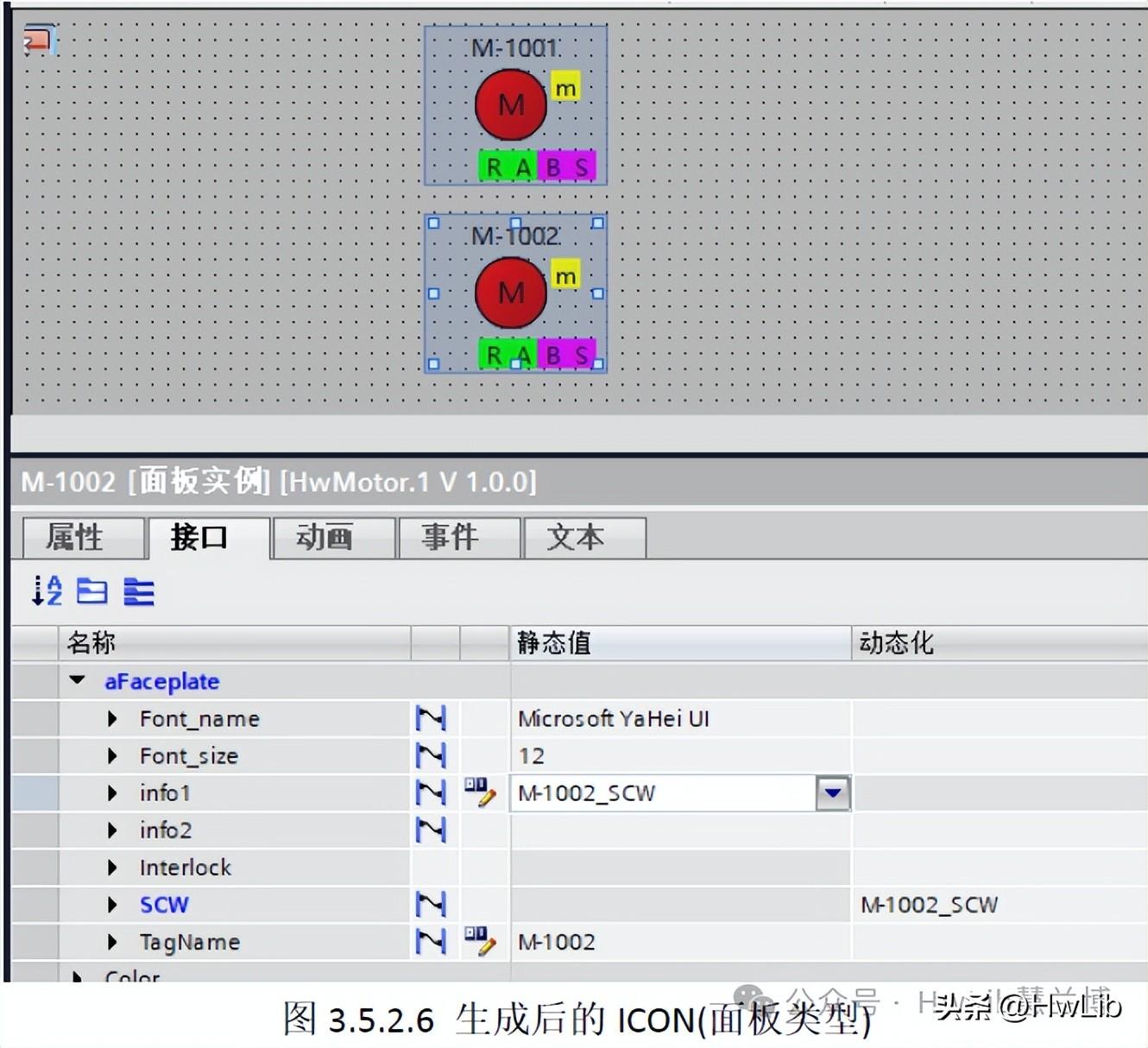

7. SiVArc应用
SiVArc规则可用于自动生成DCM组件的Icon，极大提高了视觉展示效果。在某个大型项目中，利用这一规则，工程师可以迅速生成成百上千个组件图标，使得整体架构视觉清晰，这对于项目管理与协调有着重要的积极意义。
涵盖从基本技巧到深度应用的多个方面，相信在认真阅读后，大家会对《TIA Portal高级编程》有了更深入的理解和掌握。欢迎大家在下方留言讨论，分享您的看法！
