Modbus协议数据解析，零基础也能轻松上手！

手把手带大家解析Modbus协议数据

在物联网的浩瀚星空中，Modbus协议如同一颗璀璨的明星，引领着控制器之间的通信潮流。作为一名资深的软件工程专业人士，我深知Modbus协议在工业自动化和物联网开发中的重要性。今天，就让我们一起走进Modbus的世界，揭开它神秘的面纱。

一、Modbus协议：工业通信的基石

Modbus协议，这个诞生于1979年的工业通信协议，凭借其简洁、高效、可靠的特点，迅速成为了工业自动化领域的佼佼者。它定义了一个控制器能够认识和使用的消息结构，使得不同厂商生产的控制设备可以无缝连接，构建出庞大的工业网络。

想象一下，一个庞大的工厂里，成千上万的设备在默默地工作着。它们有的负责监控温度、湿度，有的控制机械臂的运动，还有的负责传输数据。如果没有一个统一的通信协议，这些设备将如何协同工作呢？答案就是Modbus协议。它如同一座桥梁，连接着每一个设备，让它们能够相互通信、共享数据。

二、Modbus协议的特点与版本

Modbus协议具有许多显著的特点。它是一个请求/应答协议，这意味着当一个设备需要数据时，它会向另一个设备发送请求，然后等待对方的应答。这种机制保证了通信的可靠性和稳定性。

Modbus协议支持多种版本，包括ASCII、RTU和TCP等。其中，ASCII版本采用7位ASCII字符集进行编码，简单易读但传输效率较低；RTU版本则采用二进制编码方式，传输效率高但可读性较差；TCP版本则是基于以太网通信的，具有更高的传输速度和更远的传输距离。

在实际应用中，我们可以根据具体的需求选择适合的版本。例如，在需要长距离传输或高速通信的场合下，TCP版本往往是首选。

三、案例剖析：温湿度传感器的Modbus通信

为了更好地理解Modbus协议的实际应用，我们以一个温湿度传感器的Modbus通信为例进行分析。

假设我们有一个温湿度传感器，它支持Modbus RTU通信方式。我们需要通过上位机软件读取该传感器的温度和湿度数据。

我们需要了解传感器的通信参数和寄存器地址。在本例中，传感器的通信数据帧格式为“N，8，1”（即1位起始位、8位数据位、1位停止位、无奇偶校验位），并且我们知道温度和湿度数据分别存储在寄存器地址0x0000和0x0001中。

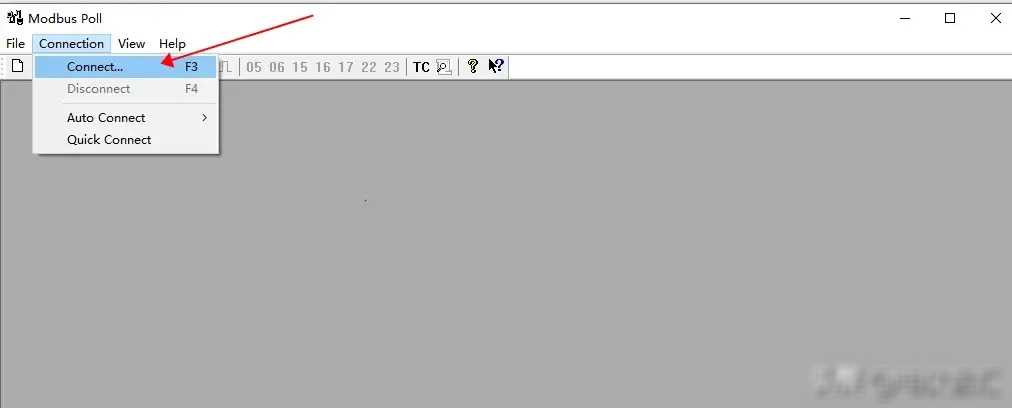

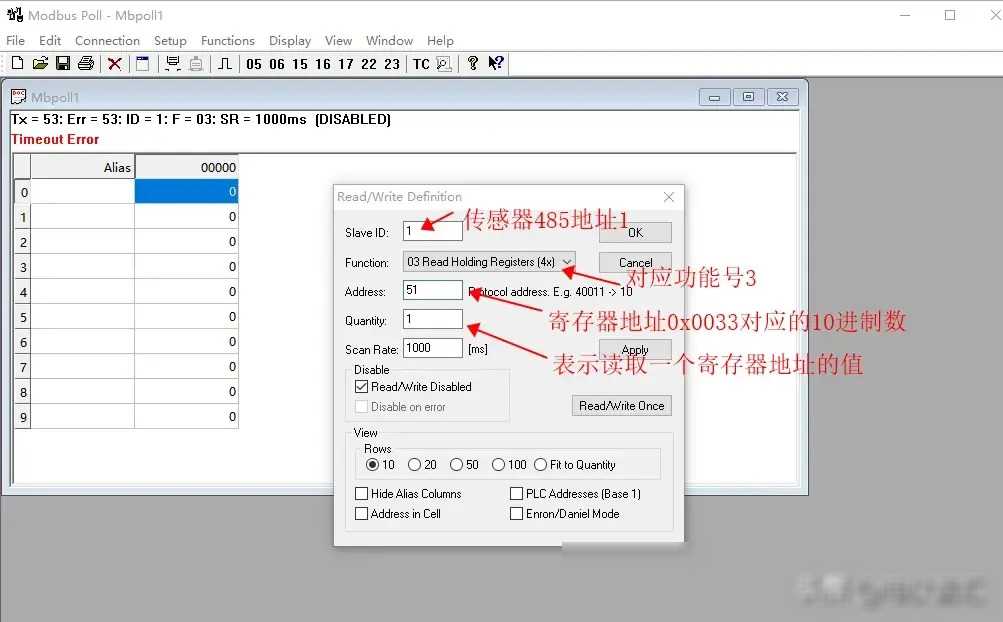

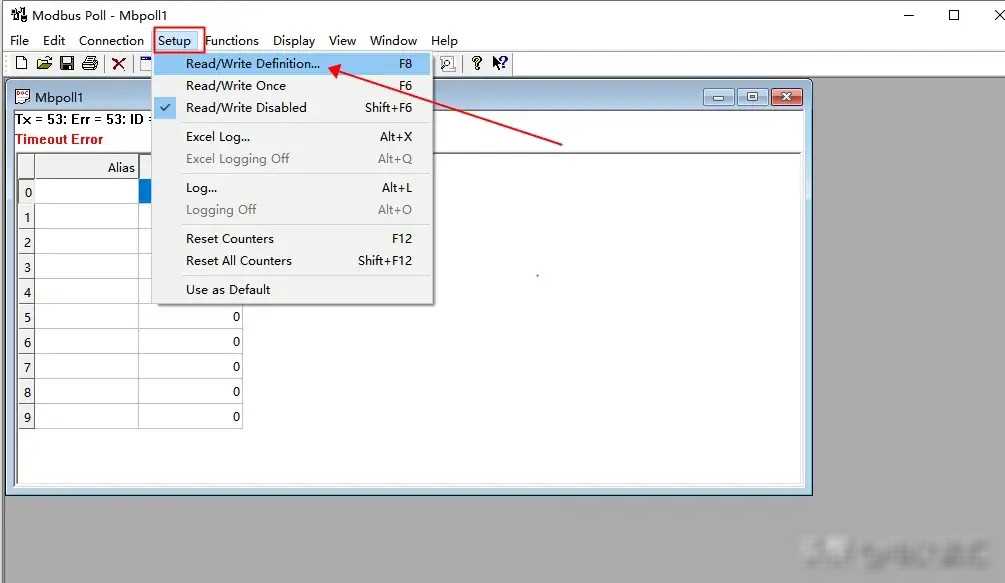

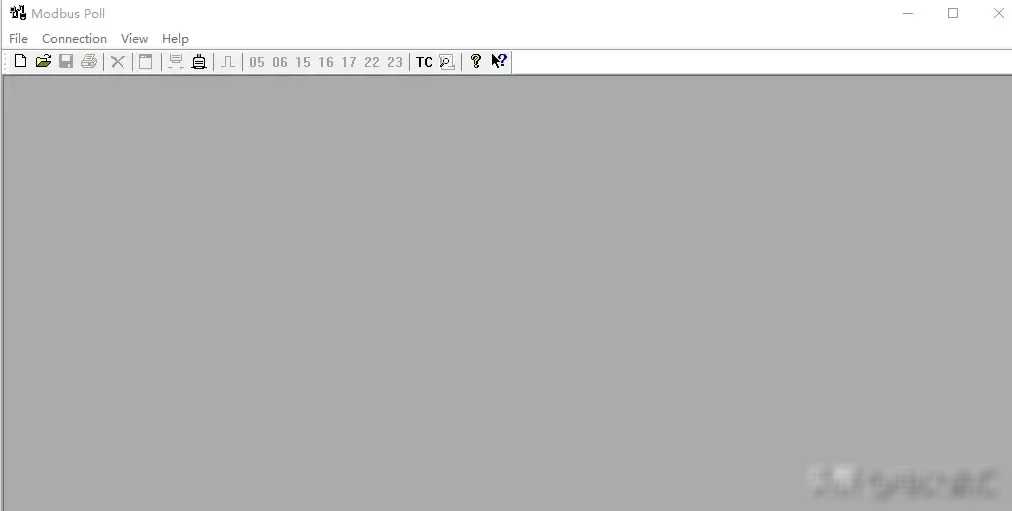

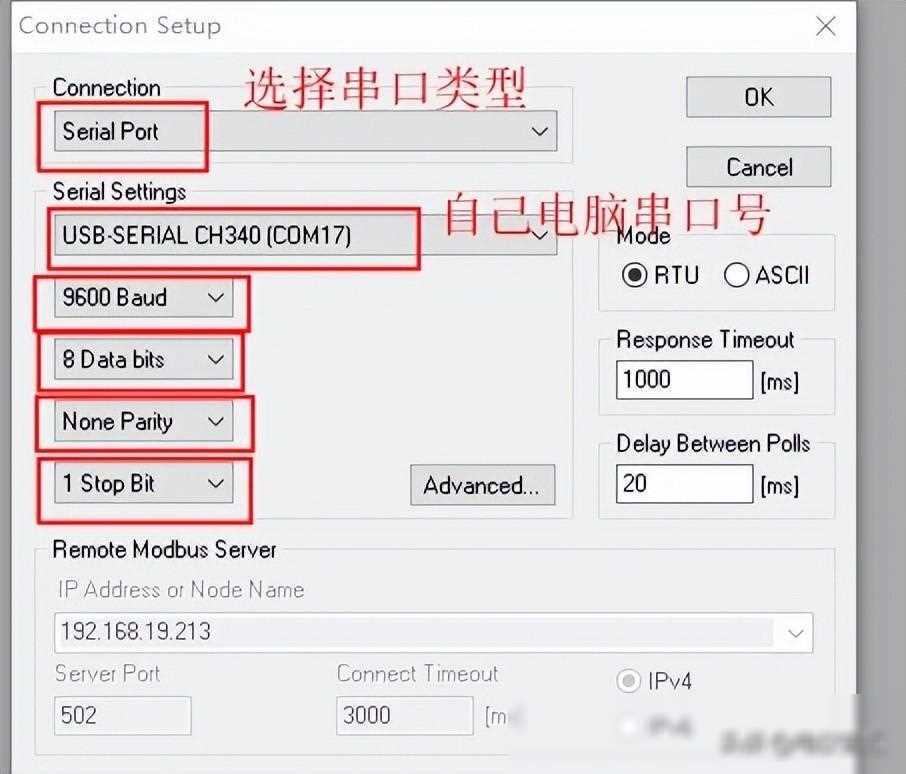

接下来，我们可以使用Modbus Poll等上位机软件来读取传感器的数据。在软件中配置好串口参数和寄存器地址后，我们就可以发送读取请求并等待传感器的应答了。

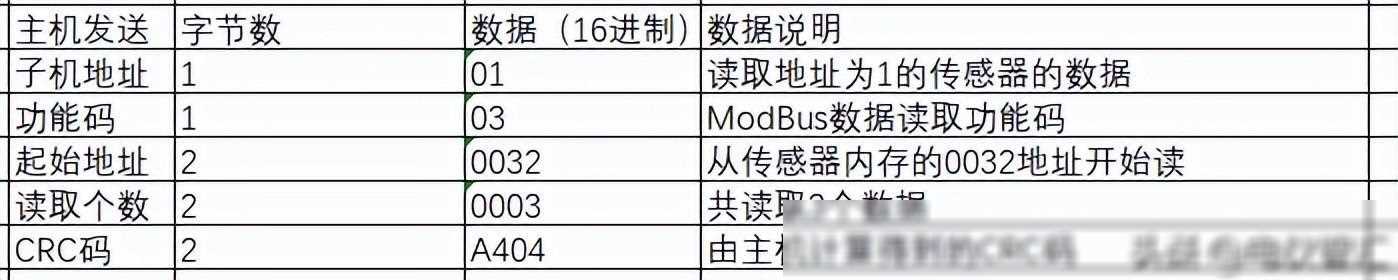

当上位机发送读取请求时，它会向传感器发送一个包含设备地址、功能码、起始地址、读取个数和CRC校验码的数据帧。传感器在收到请求后，会检查数据帧的合法性并提取出相关信息。然后，它会从指定的寄存器地址中读取数据，并将数据封装成一个新的数据帧发送给上位机。

在上位机收到传感器的应答后，它会对数据进行解析并显示在界面上。这样，我们就可以通过上位机软件实时地读取传感器的温度和湿度数据了。

四、Modbus协议解析技巧与注意事项

在进行Modbus协议解析时，有一些技巧和注意事项值得我们关注。

我们需要确保通信参数的配置正确无误。包括串口参数、设备地址、寄存器地址等都需要与传感器保持一致。否则，我们将无**确地读取到传感器的数据。

我们需要了解不同版本Modbus协议的差异和特点。例如，ASCII版本和RTU版本在编码方式和数据格式上有所不同；TCP版本则需要考虑网络延迟和丢包等问题。因此，在选择使用哪个版本的Modbus协议时，我们需要根据具体的应用场景和需求进行权衡和选择。

此外，我们还需要注意CRC校验码的计算和验证。CRC校验码是一种用于检测数据传输过程中是否发生错误的机制。在发送数据时，我们需要根据数据内容计算出CRC校验码并附加在数据帧的末尾；在接收数据时，我们需要对接收到的数据重新计算CRC校验码并与发送方发送的校验码进行比对。如果两者一致，则说明数据在传输过程中没有发生错误；否则，我们需要采取相应的错误处理措施。

五、总结与展望

通过以上的介绍和分析，我们可以看出Modbus协议在工业自动化和物联网开发中的重要作用。它不仅提供了一种统一、可靠、高效的通信方式，还为我们开发各种智能设备和应用提供了强有力的支持。

随着技术的不断发展和应用场景的不断扩展，Modbus协议也面临着一些挑战和机遇。例如，如何进一步提高通信效率和可靠性？如何支持更多的设备类型和通信方式？如何保障数据的安全性和隐私性？这些问题都需要我们不断地进行研究和探索。

作为一名软件工程专业人士，我们应该保持对技术的热爱和追求，不断地学习和掌握新的知识和技能。只有这样，我们才能更好地应对未来的挑战和机遇，为工业自动化和物联网的发展贡献自己的力量！
