PCIe Switch全解析：一文让你秒懂！

一文读懂什么是PCIe Switch

在今天的信息化社会，PCIe（Peripheral Component Interconnect Express）技术已经成为计算机硬件中不可或缺的一部分。其中，PCIe Switch作为这一领域的关键组件，为设备间的连接和数据传输提供了强大的支持。那么，PCIe Switch究竟是什么呢？本文将为您深入解析这一技术。

一、PCIe Switch：硬件世界的交通枢纽

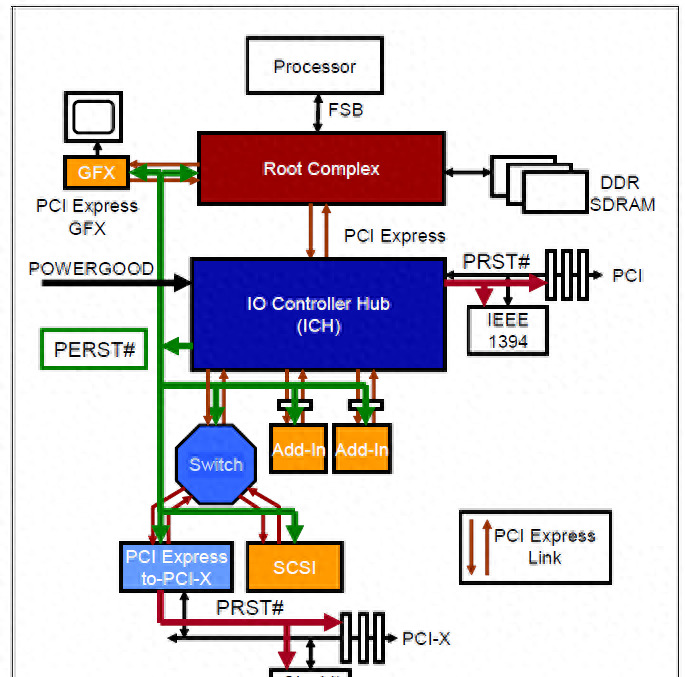

PCIe Switch，顾名思义，是一种硬件设备，它在PCIe总线中扮演着交通枢纽的角色。它不仅可以扩展系统的连接能力，允许多个设备通过单个PCIe端口接入，还能实现设备间的数据交换和通信。在高性能计算、服务器集群、数据中心等场景中，PCIe Switch的作用愈发凸显。

二、PCIe Switch的六大核心功能

连接多个设备：PCIe Switch打破了传统的一对一连接方式，允许多个设备同时连接到主机系统，极大地扩展了系统的连接性。

数据交换：在PCIe Switch的支持下，设备之间可以直接进行数据传输，无需经过主机处理器，从而提高了数据传输效率。

动态分配：PCIe Switch支持带宽和资源的动态分配。根据设备的需求和系统的负载情况，它可以实时调整设备间的通信速率和优先级，确保数据传输的顺畅进行。

NTB（Non-Transparent Bridge）技术：NTB技术使得两个或多个系统之间能够直接通信，无需经过中间转换设备。这不仅提高了数据传输的效率，还降低了系统复杂性。

Peer to Peer通信：Peer to Peer通信模式使得设备之间可以直接进行数据交换，无需通过主机系统。这种通信方式减少了数据传输的延迟，提高了系统的响应速度。

IO虚拟化支持：PCIe Switch支持多根IO虚拟化（MRIOV）和单根IO虚拟化（SRIOV）。MRIOV允许多个根端系统共享单个PCIe设备，而SRIOV则允许单个PCIe设备被划分为多个虚拟功能，实现资源的灵活分配和管理。

三、PCIe Switch的详细工作原理

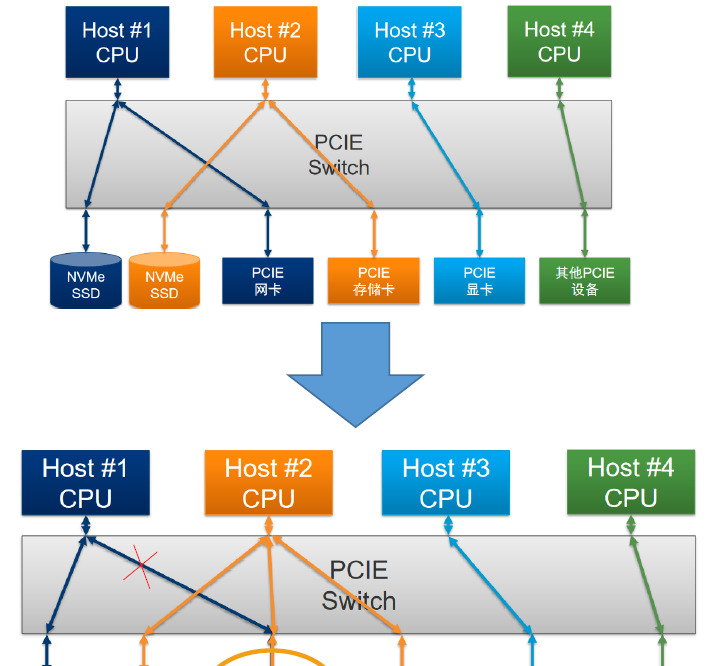

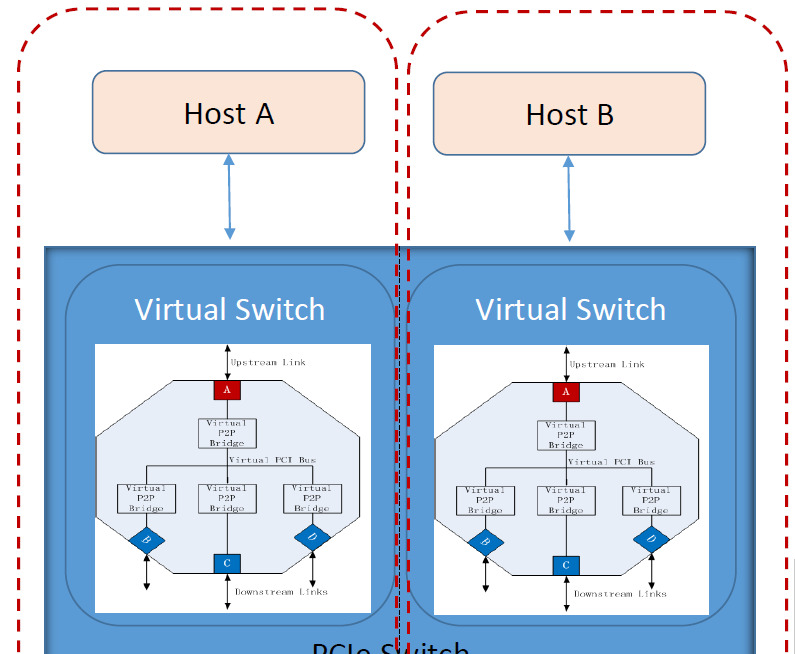

要了解PCIe Switch的工作原理，我们首先需要了解Virtual Switch的概念。Virtual Switch是将一个物理PCIe Switch划分为多个虚拟Switch，实现多个Host共用一个Switch的功能。这些Virtual Switch之间互不干扰，保证了数据传输的安全性和稳定性。

在配置方面，Virtual Switch可以是静态的也可以是动态的。静态配置需要在BIOS枚举前完成初始化，而动态分配则可以根据系统的实时需求进行带宽和资源的调整。动态分配的实现需要确保在修改配置时，相关的设备处于停止状态，以避免数据丢失或系统崩溃。

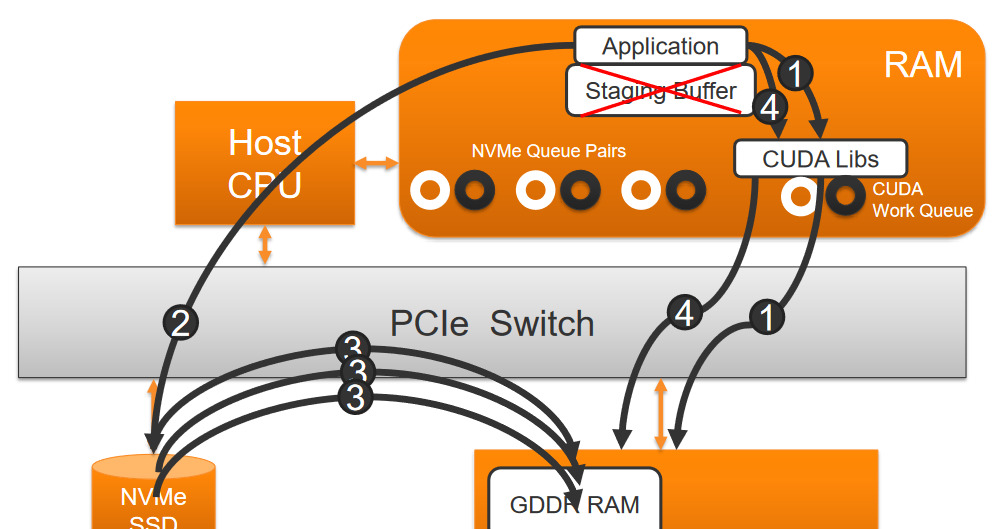

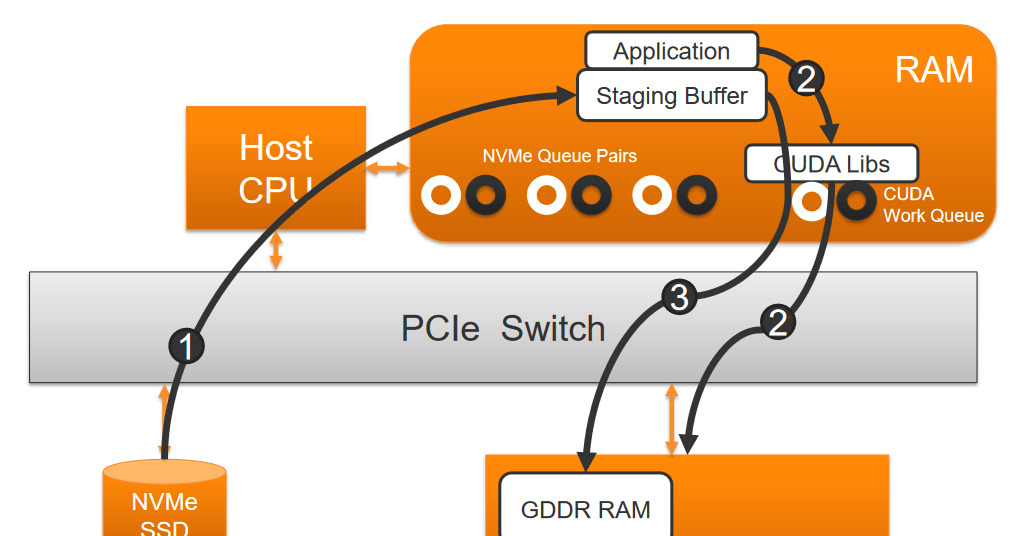

Peer to Peer通信是PCIe Switch内部实现高效数据传输的关键技术。通过卸载CPU和RAM之间的压力，Peer to Peer通信使得设备间可以直接进行数据传输，从而提高了数据传输的效率和系统的响应速度。

四、PCIe桥接器与NTB：连接世界的桥梁

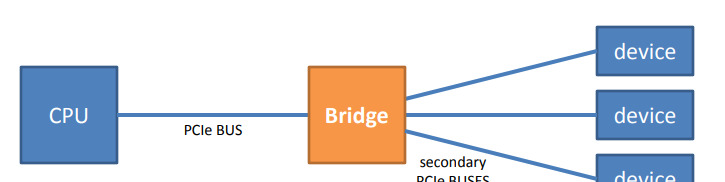

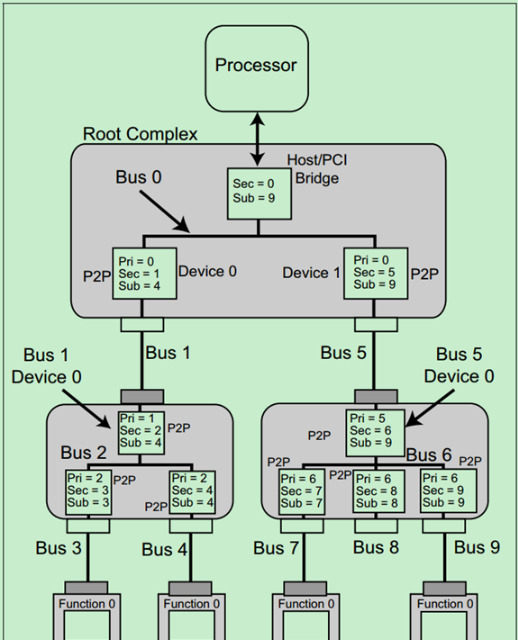

PCIe桥接器是一种用于连接和转发PCI Express总线的设备。它可以将不同的PCIe总线连接起来，实现设备之间的通信和数据交换。在复杂的系统架构中，PCIe桥接器扮演着至关重要的角色。

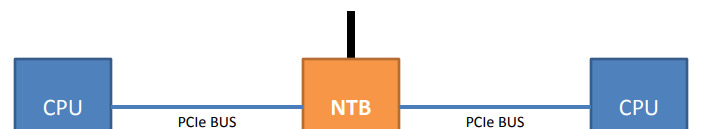

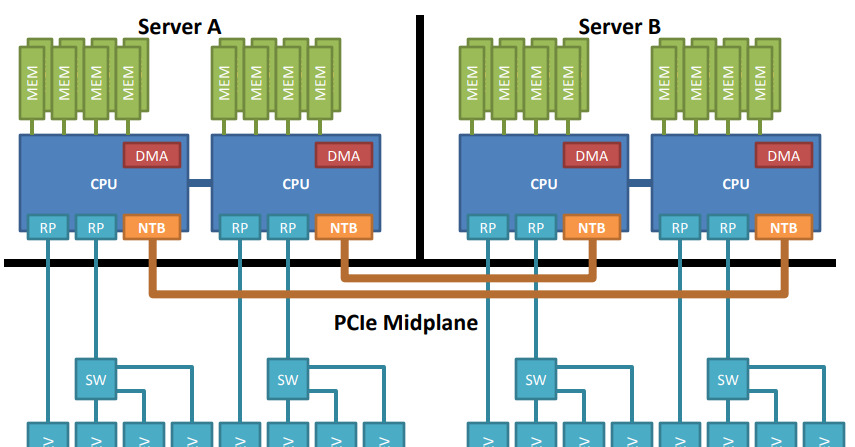

NTB（Non-Transparent Bridge）是PCIe桥接器的一种特殊类型。它允许两个主机系统通过PCIe总线进行直接通信，无需经过任何中间设备。NTB技术通过将每个主机呈现为对另一个主机的设备，实现了主机间的透明通信。这使得远程机器可以生成中断、访问内存范围以及执行直接内存访问（DMA）等操作，极大地提高了数据传输的效率和灵活性。

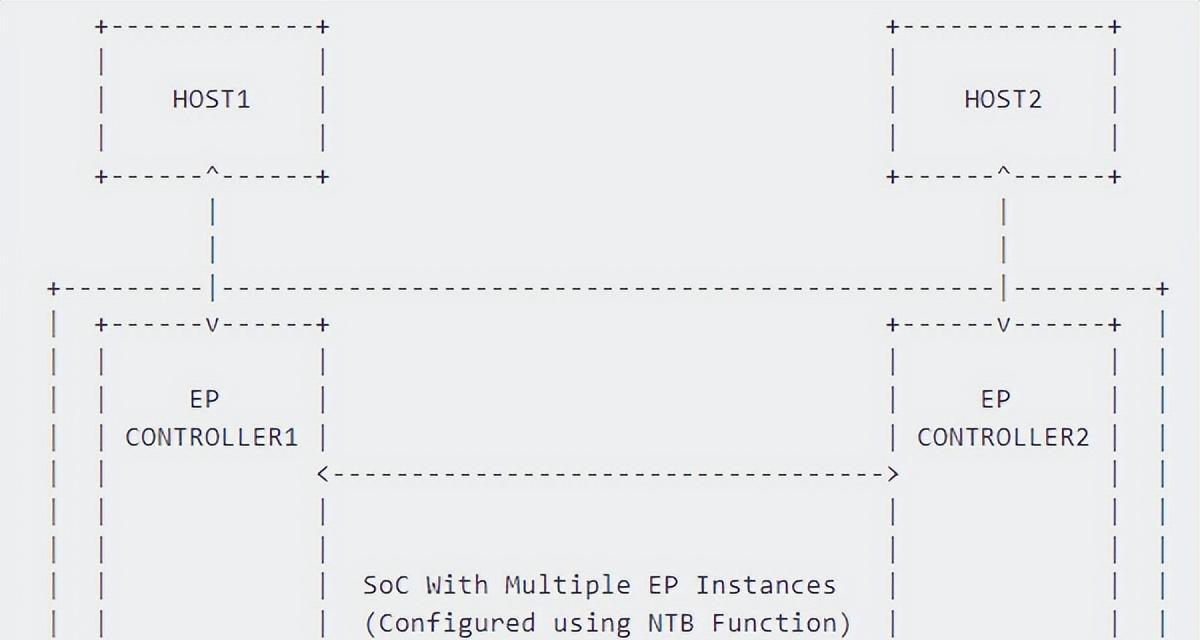

在SoC（System on a Chip）配置中，NTB技术得到了广泛应用。通过配置具有多个PCI端点（EP）实例的SoC，NTB功能可以将一个EP控制器的事务路由到另一个EP控制器，从而实现HOST1和HOST2之间的通信。这种通信方式不仅提高了数据传输的效率，还降低了系统的复杂性和成本。

五、SR-IOV：虚拟化环境中的性能利器

SR-IOV（Single Root I/O Virtualization）是一种用于提高虚拟化环境中网络和存储设备性能的技术。在虚拟化环境中，多个虚拟机共享物理资源，而SR-IOV技术则允许单个物理设备在多个虚拟机之间共享，同时保持高性能和低延迟。

SR-IOV通过在物理设备上创建多个虚拟功能（Virtual Functions，VFs）来实现资源的共享。每个VF都可以被分配给一个虚拟机，使得虚拟机可以直接访问物理设备，绕过虚拟交换机和虚拟机监视器（如Hypervisor）。这种直接访问的方式减少了数据传输的延迟，提高了系统的响应速度。

SR-IOV技术的优势在于它提供了更高的I/O性能和更低的延迟。由于虚拟机可以直接访问物理设备，无需经过额外的虚拟化层，因此数据传输的效率得到了显著提升。此外，SR-IOV还支持热插拔和动态资源分配，使得系统可以根据实际需求进行灵活的资源配置和管理。

在实际应用中，SR-IOV技术已经广泛应用于各种虚拟化场景，如云计算、大数据处理等。通过利用SR-IOV技术，企业可以构建更高效、更灵活的IT基础设施，
